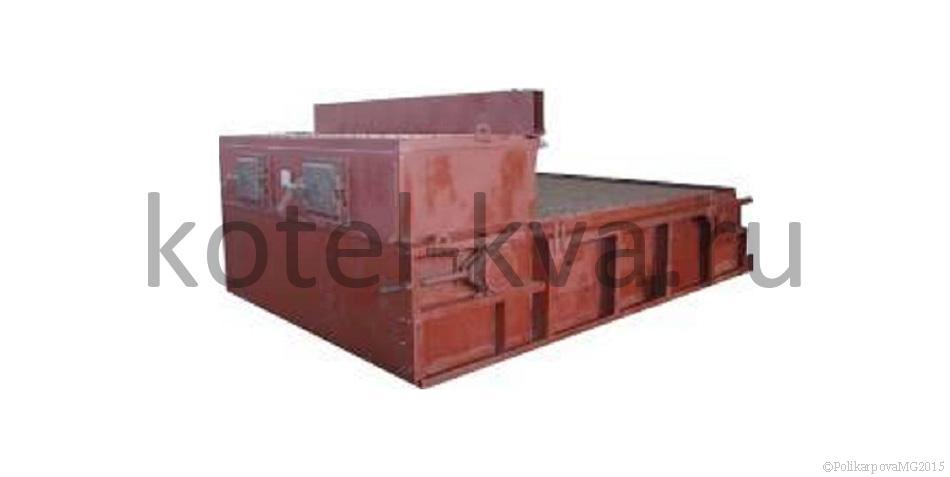

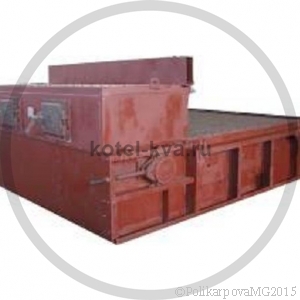

Топка ТЛЗМ

Топка ТЛЗМ предназначена для установки к паровым котлам типов КЕ и к небольшим водогрейным котлам КВм.

Топливом для топок ТЛЗМ служат грохоченые и рядовые бурые и каменные угли, по качеству соответствующие государственным стандартам на угли для слоевого сжигания.

Содержание мелочи 0-6 мм в угле не должно превышать 60%, максимальный размер куска 50 мм. Диапазон регулирования 25-100%.

На нашем котельном заводе вы также можете приобрести водогрейные промышленные котлы различных мощностей.

Устройство и принцип работы топки ТЛЗМ

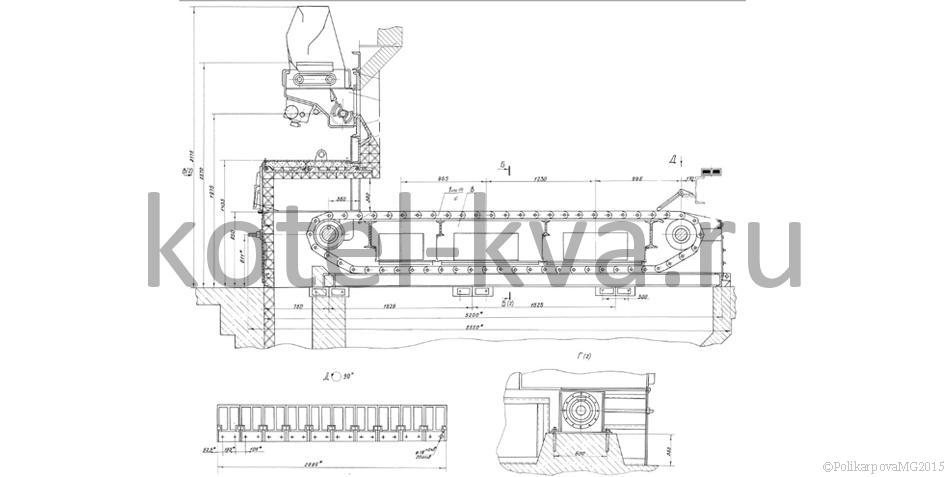

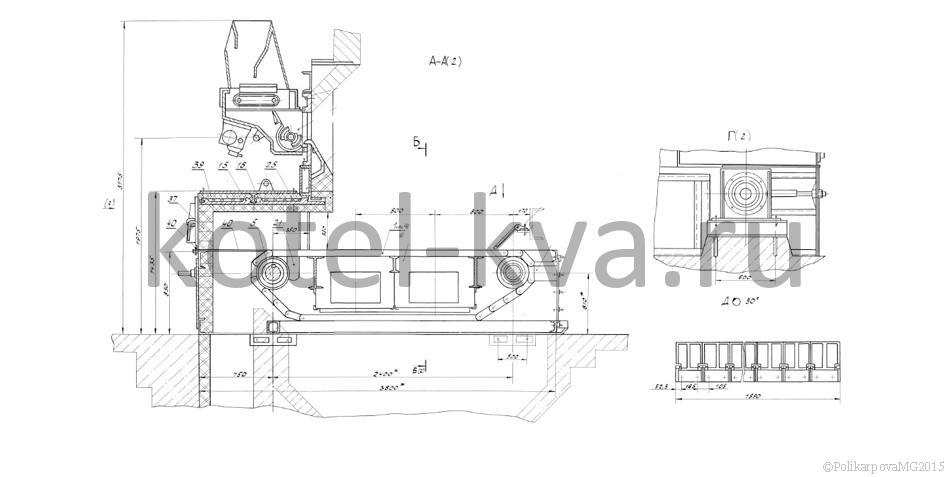

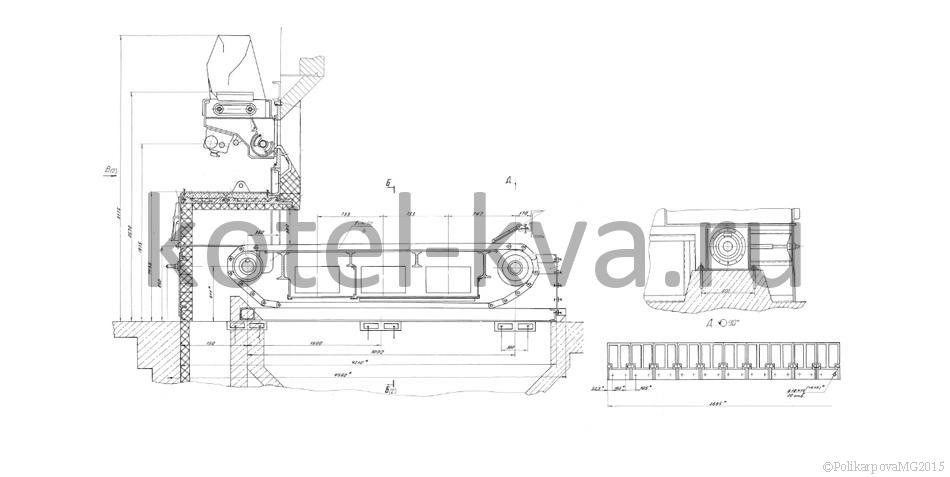

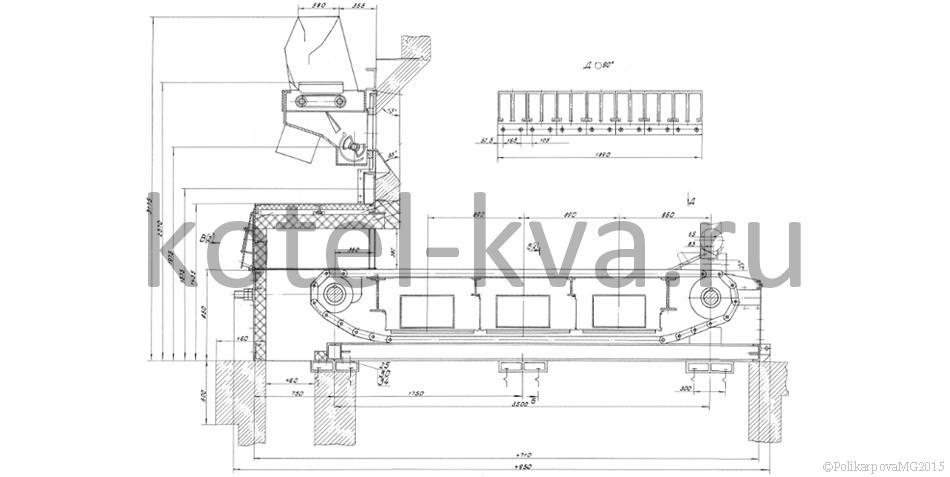

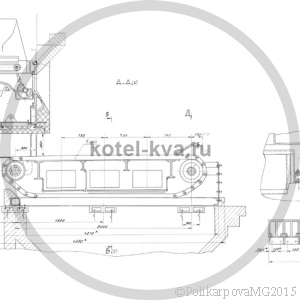

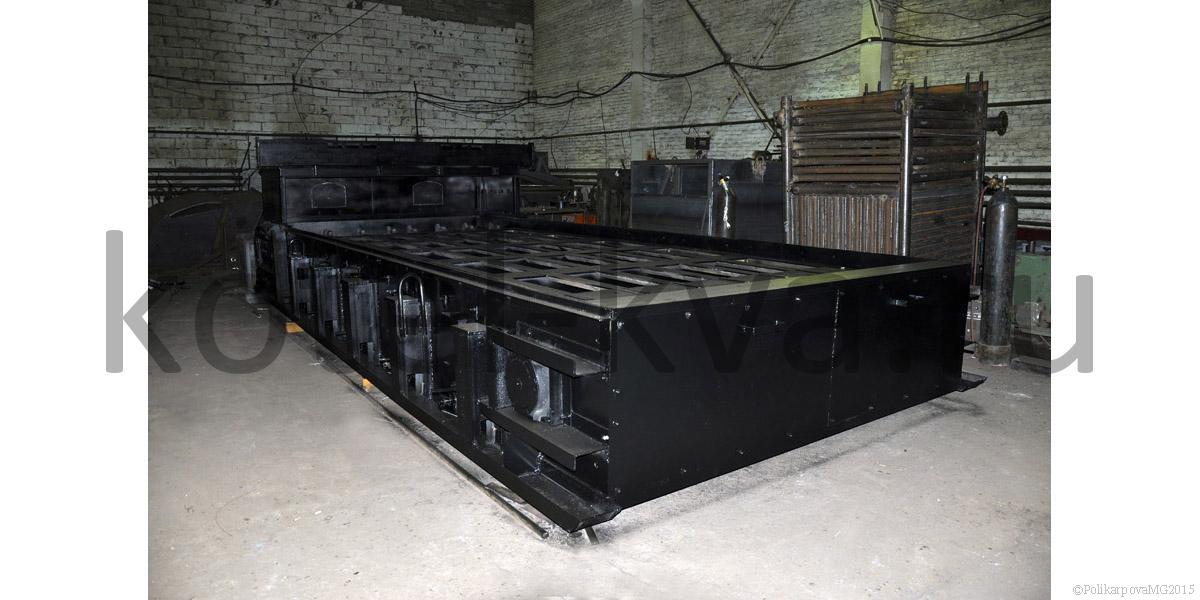

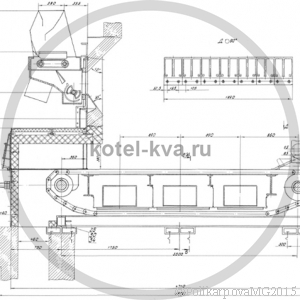

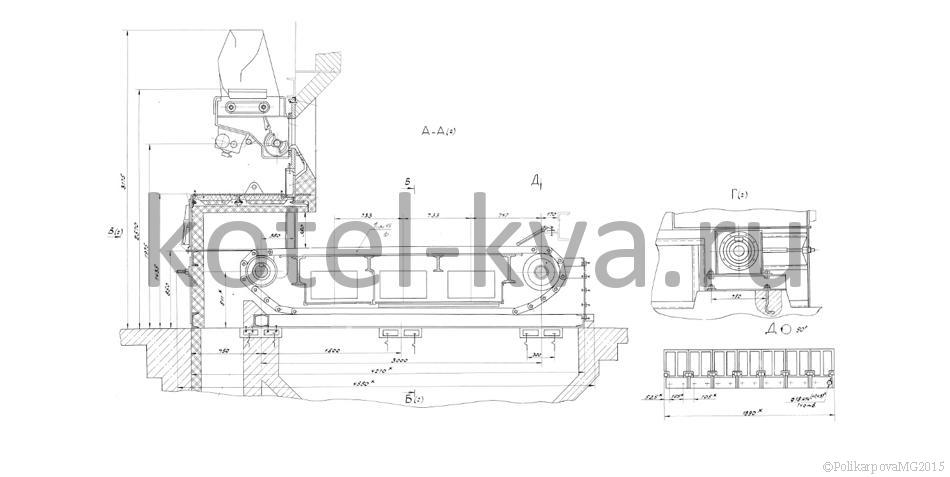

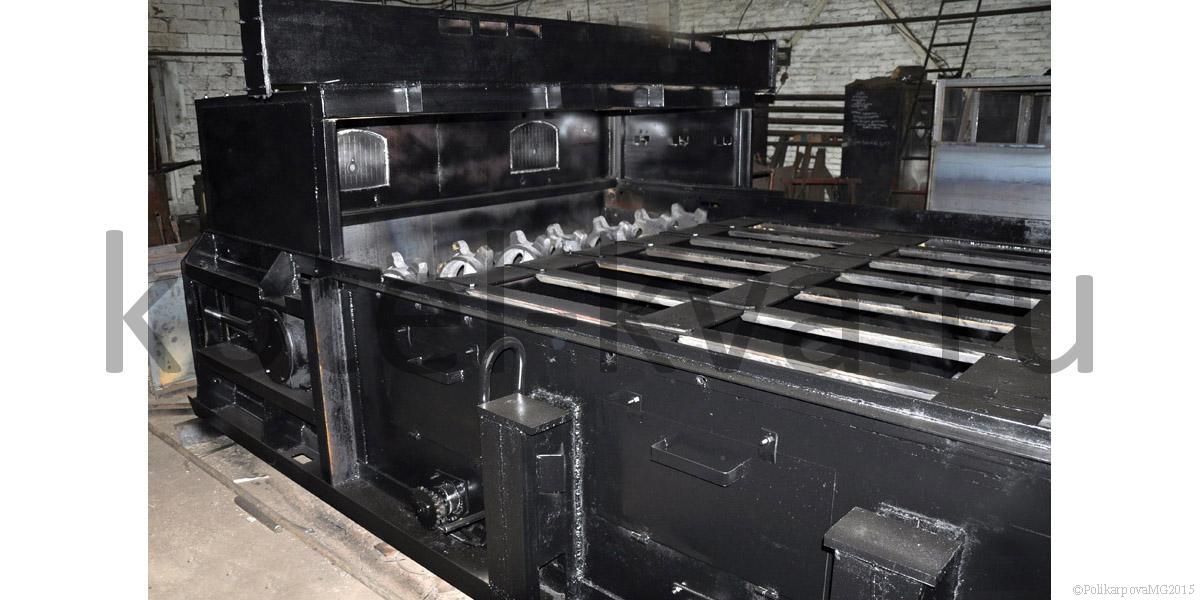

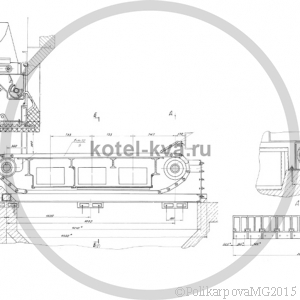

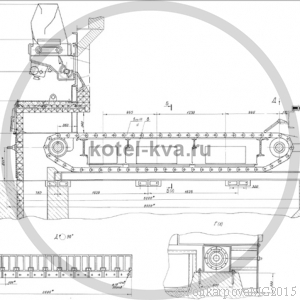

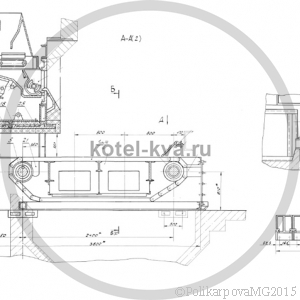

Топка ТЛЗМ состоит из рамы, движущегося колосникового полотна, переднего и заднего вала, привода колосникового полотна, предтопка и забрасывателя ЗП.

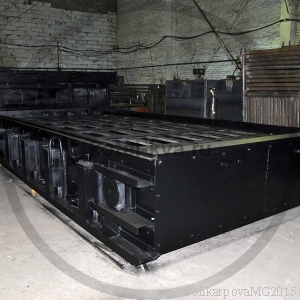

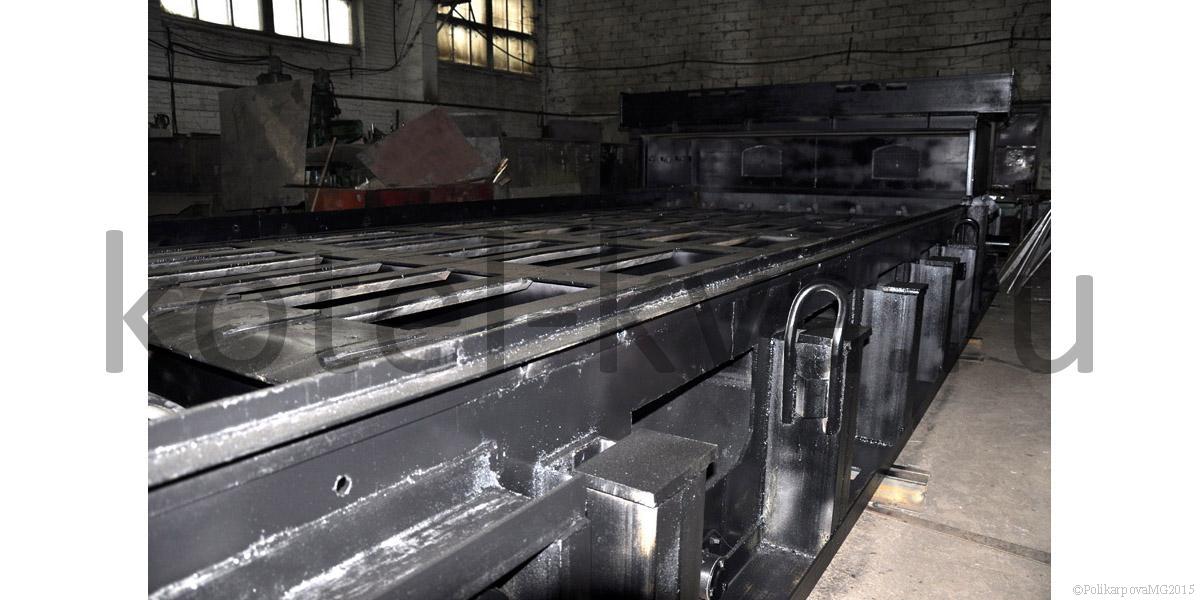

Рама топки ТЛЗМ состоит из двух щек, соединенных поперечными балками, на которые приварены уплотнения. Длина уплотнений подобрана так, что на каждом из них всегда находится один колосник, что предотвращает перетекание воздуха из зоны в зону. Рама устанавливается на заливаемые в бетонный фундамент башмаки так, что имеет свободное тепловое расширение в продольном от фронта и в поперечном от привода направлениях. На переднем башмаке со стороны привода рама жестко крепиться болтами согласно схеме теплового расширения, принятой для всех механических топок.

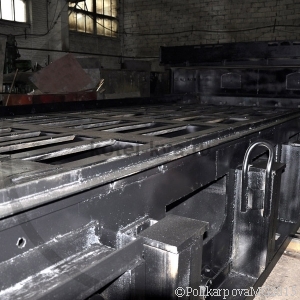

Полотно колосниковое ленточное состоит из пяти типов колосников: ведомых, крайних правых и крайних левых, ведущих правых и ведущих левых. Колосники ТЛЗМ набираются на соединительном стержне диаметром 25 мм. Ведущие колосники являются тяговыми, ведомые заполняют промежутки между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения. На боковых поверхностях колосники имеют зубцы, которыми они входят друг в друга. В результате увеличивается площадь живого сечения при минимальных зазорах, предупреждается выворачивание отдельных частей колосника в случае поломки.

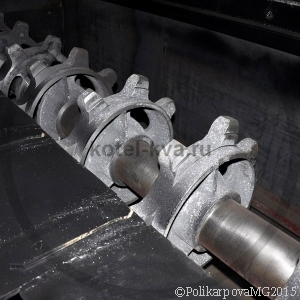

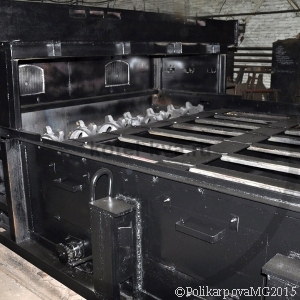

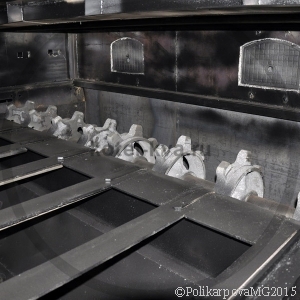

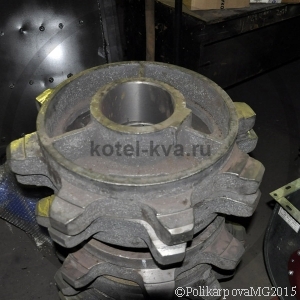

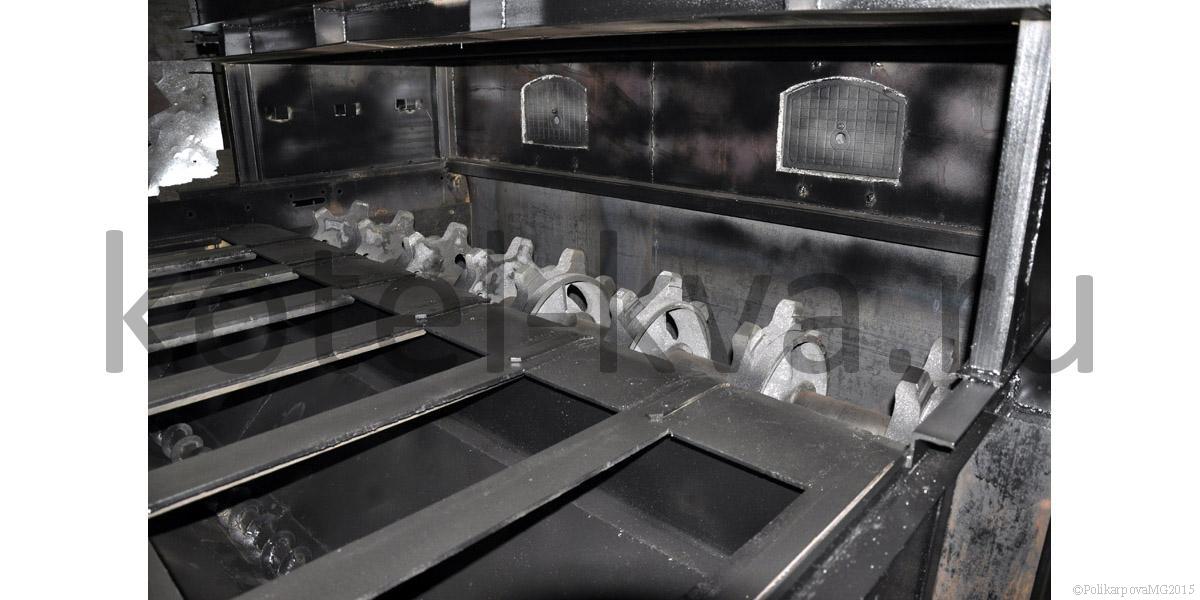

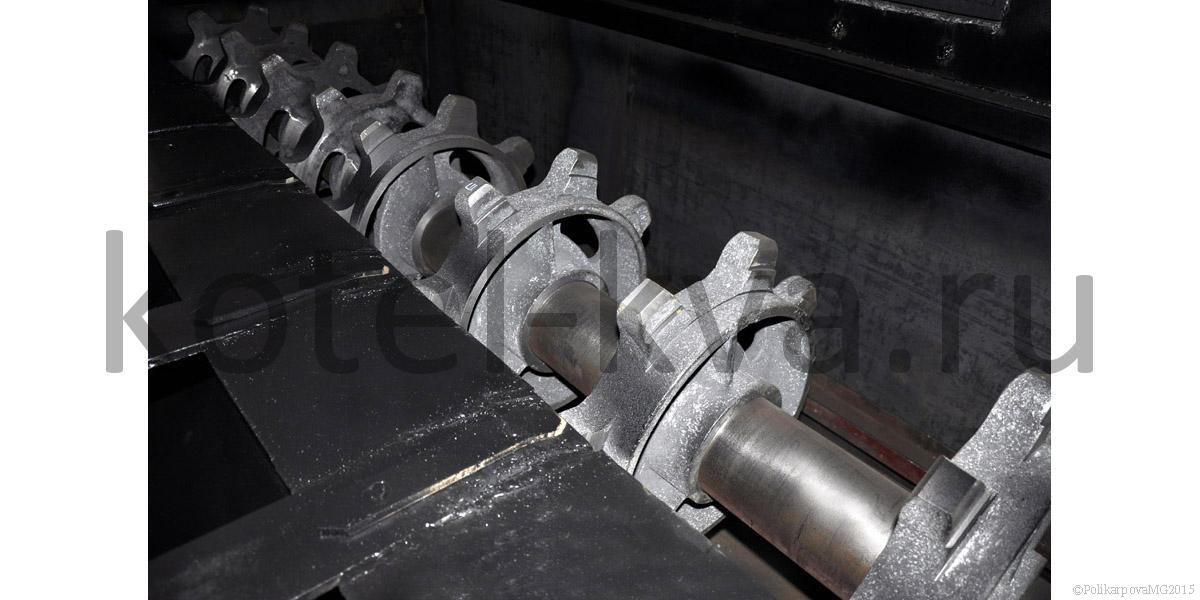

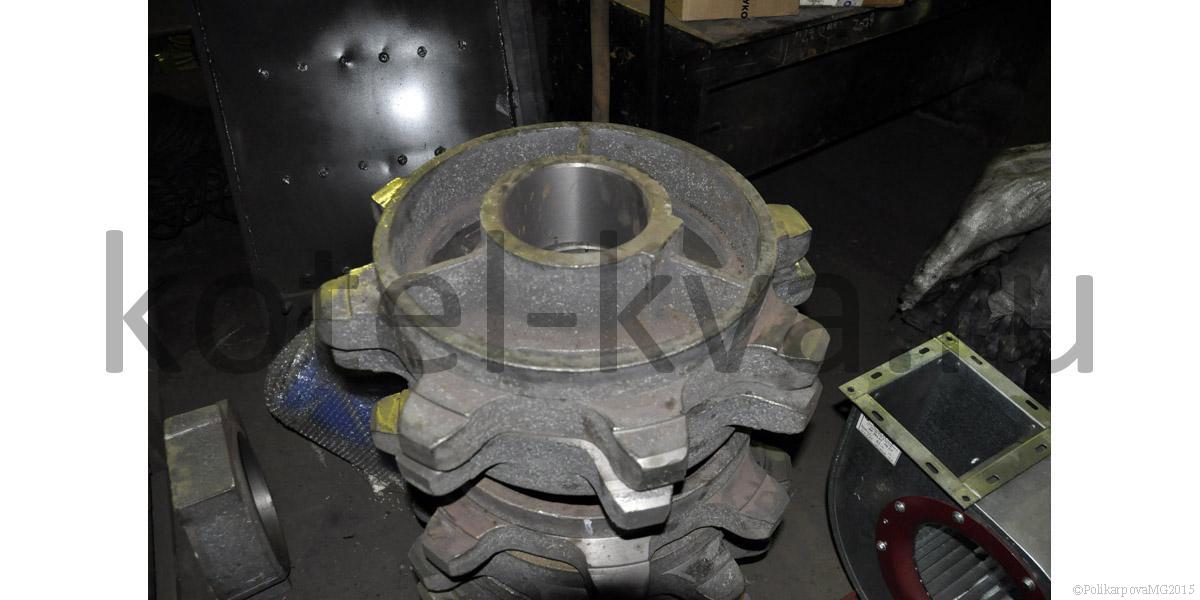

Передний вал топки является ведущим и устанавливается в пазах щек рамы в буксах, на подшипниках качения. На этом валу установлены звездочки, которые выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна. На переднем валу установлены натяжные устройства в виде винтовых пар для натяжения колосникового полотна.

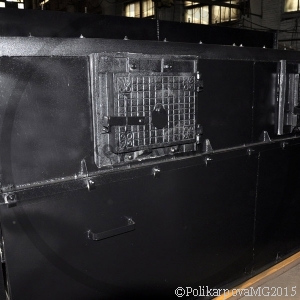

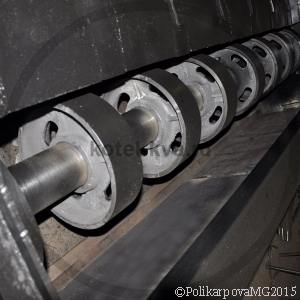

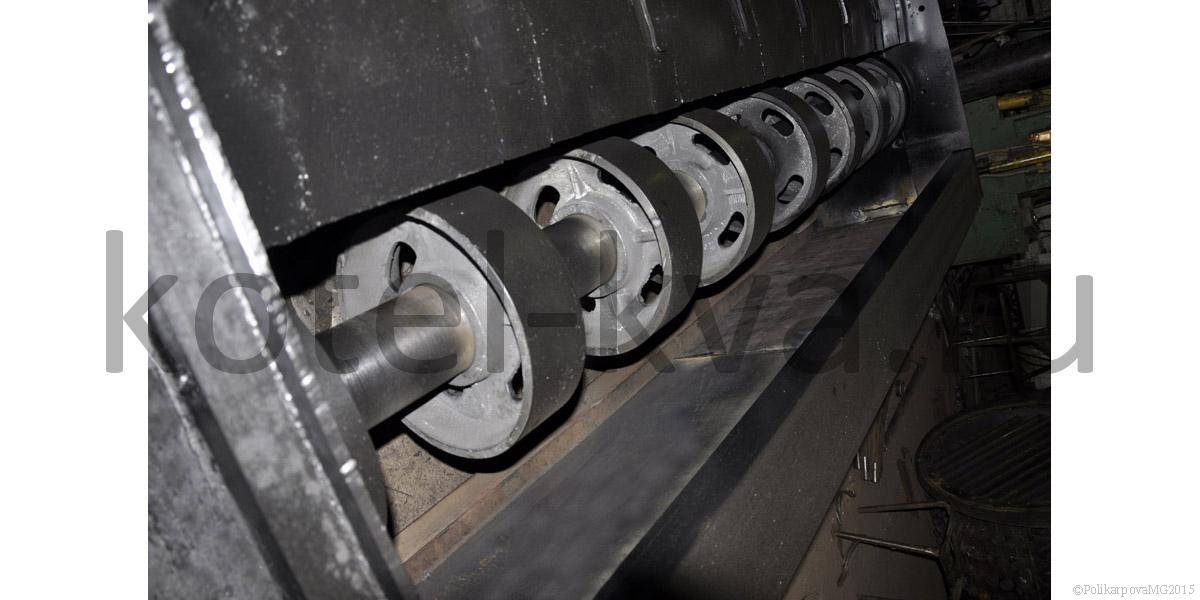

Задний вал со шкивами служит опорой колосникового полотна и расположен в задней части топки ТЛЗМ. Он установлен в щеках рамы в буксах, на подшипниках качения. Для предотвращения сдвига колосникового полотна в сторону крайние шкивы выполнены с буртиками. Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный на воздушные зоны. Подвод воздуха под топку односторонний и расположен со стороны привода колосниковой решетки, с противоположной стороны предусмотрены люки для очистки поддувала.

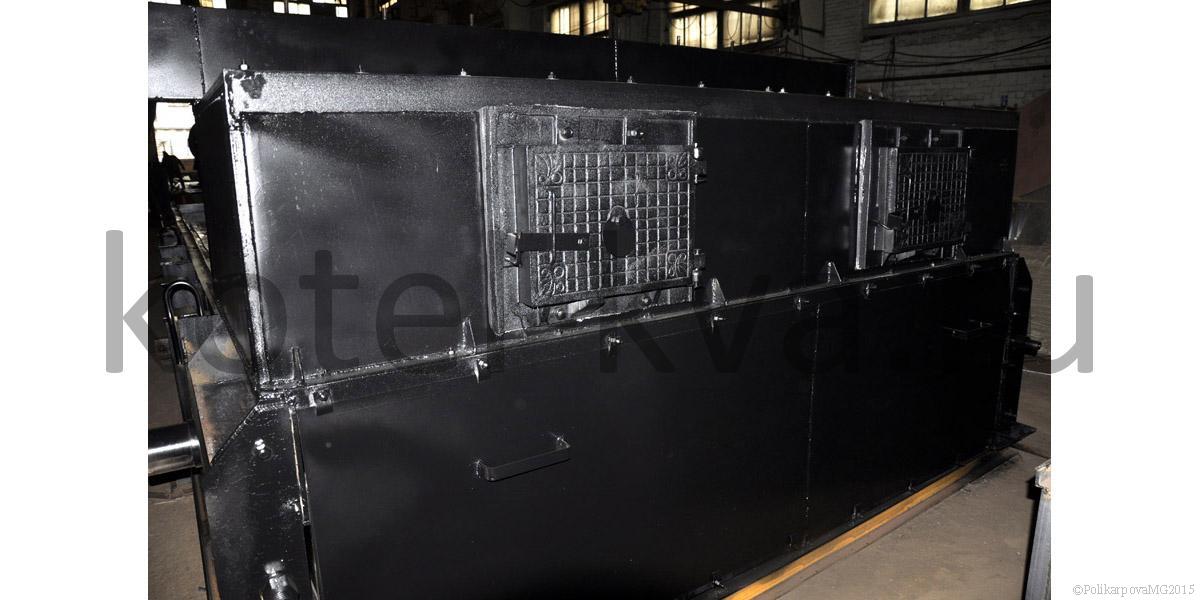

Предтопок топки ТЛЗМ устанавливается на раму в передней ее части и крепится болтами. Каркас предтопка сварен из профильного проката. На переднем листе предтопка установлены лазы. Под верхними листами обшивки размещен подвесной свод из огнеупорных кирпичей, установленных в чугунных подвесках. Пространство между листом и кирпичом заполняется теплоизоляционным материалом. Стенки предтопка с внутренней стороны обмуровываются огнеупорным кирпичом. Над предтопком установлен короб воздушный для подвода воздуха на пневмозаброс.

Топки работают по принципу непрерывного заброса топлива на горящий слой. Размер кусков угля не должен превышать 40 мм, количество мелочи (0...6 мм) - не более 60%. При медленном движении решетки обеспечивается нижнее зажигание по всей площади колосникового полотна. Особенностью этих топок является совмещение двух способов заброса топлива на решетку: механического, как основного, и пневматического, необходимого для развеивания пылевых фракций и организации их горения в топочном объеме. Горение на решетке ТЛЗМ происходит в тонком слое, который устанавливается для заданной нагрузки при непрерывном забросе топлива и соответствующей подаче воздуха.

Технические характеристики топки ТЛЗМ

Наименование показателя Значение
Тип топки ТЛЗМ-1,87/2,4 ТЛЗМ-1,87/3,0 ТЛЗМ-1,87/3,5 ТЛЗМ-1,87/4,0 ТЛЗМ-2,7/3,0 ТЛЗМ-2,7/4,0
Ширина колосникового полотна, мм 1870 1870 1870 1870 2700 2700
Расстояние между осями валов, мм 2400 3000 3500 4000 3000 4000
Активная площадь колосникового полотна, м2 3,3 4,4 5,4 6,1 6,4 9,1
Давление воздуха под решеткой, Па (кгс/м2) 490 (50) 490 (50) 490 (50) 490 (50) 490 (50) 490 (50)
Скорость движения полотна, м/ч 1,3-19,3 1,3-19,3 1,3-19,3 1,3-19,6 1,3-19,3 1,3-19,3

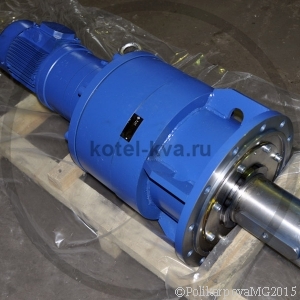

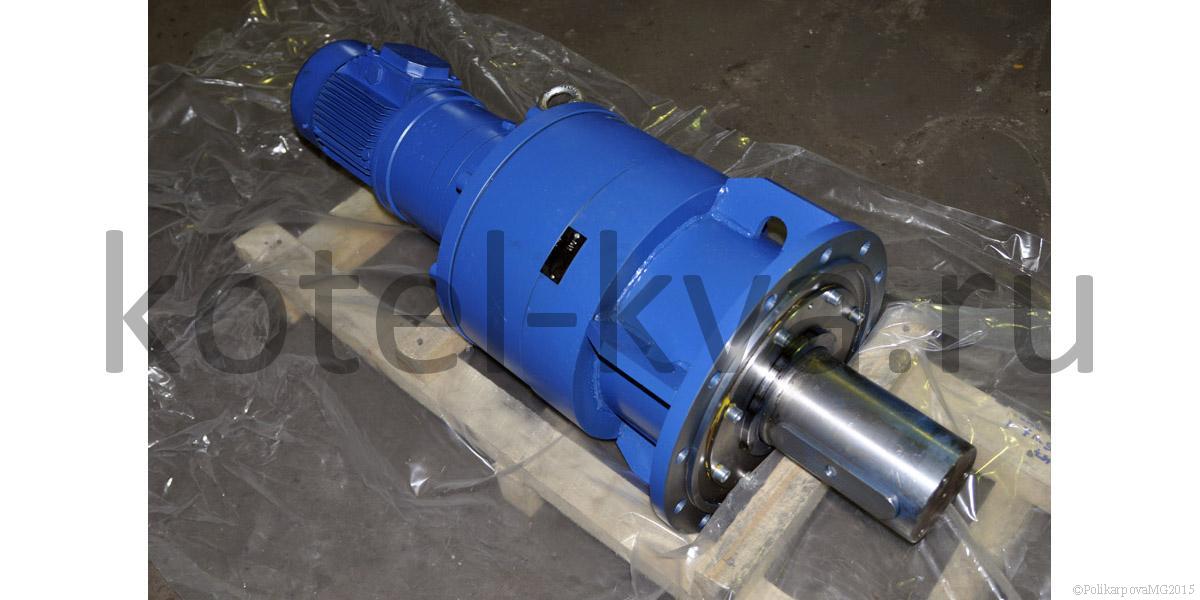

Тип редуктора привода решетки ПТБ-1200 или РГП-1 ПТБ-1200 или РГП-1 ПТБ-1200 или РГП-1 ПТБ-1200 или РГП-1 ПТБ-1200 или РГП-1 ПТБ-1200 или РГП-1
Тип питателя топлива ПТЛ-400 ПТЛ-400 ПТЛ-600 ПТЛ-400 ПТЛ-600 ПТЛ-600
Количество питателей топлива 2 2 1 2 2 2
Применяемость к котлам КЕ-4 КЕ-6,5 КЕ-10 КВ-ТС-6,5 КЕ-10, ДКВр-6,5 ДКВр-10
Габаритные размеры топки (не более), мм длина x ширина x высота (L/B/H, мм) 3600/2300/3175 4550/2300/3175 5050/2300/3175 5500/2300/3175 4550/3090/3175 5595/3090/3175
Масса, кг, не более 10100  11100 10100 12400 14700 21200

Перечень поставляемых запасных частей топки ТЛЗМ

  • Колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01)
  • Колосник ведомый 00.1603.032 (Т 24.06.001)
  • Колосник ведущий правый 00.1603.057 (Т 24.06.004)
  • Колосник ведущий левый 00.1603.058 (Т 24.06.003)
  • Колосник крайний правый 00.1603.035 (Т 328.01.03.00.002)
  • Колосник крайний левый 00.1603.036 (Т 328.01.03.00.001)
  • Штырь 00.4101.084 (Т 24.03.003)
  • Штырь 00.4101.084-01 (Т 68.03.001)
  • Вал передний в сборе 00.8091.001 (Т 192.02.000)
  • Вал задний в сборе 00.9459.014  (Т 328.01.02.00.000)
  • Полумуфта (00.5684.001-01)
  • Букса передняя правая (00.1426.002)
  • Привод топки (00.9406.008)
  • Букса  передняя левая (00.1426.003)
  • Букса задняя (00.6927.010)
  • Кронштейн (Т 160.00.001 А)
  • Колосник 00.1602.010 (Т 22.00.007 А)
  • Уплотнение 00.1603.061 (Т 24.01.121)
  • Звездочка Т 91.02.002
  • Корпус подшипника заднего вала Т 220.04.002
  • Крышка подшипника глухая ведущего вала 401.2.10
  • Крышка подшипника заднего вала Т 298.01.902
  • Крышка подшипника с отв. вед. вала Т 9.02.007
  • Шкив Т 91.04.002
  • Шкив Т 328.01.02.00.002
  • Полотно колосниковое в сборе Т329.01.04.000-02СБ
  • Полотно колосниковое в сборе Т329.01.04.000СБ
  • Полотно колосниковое в сборе Т328.01.03.000СБ
  • Полотно колосниковое в сборе Т328.01.03.000.07СБ

Купить топку ТЛЗМ

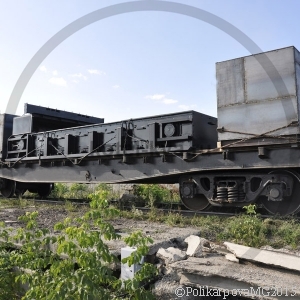

Котельный завод "Теплоэнергетик" производит и реализует топки различных моделей. Купить топку ТЛЗМ можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование топок и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
