Топка ТЛПХ

Топка ТЛПХ

Топки механические с ленточной колосниковой решёткой прямого хода ТЛПХ предназначены для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12% и бурых углей с влажностью не более 20% и применяются в водогрейных и паровых котлах.

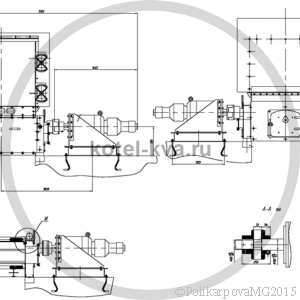

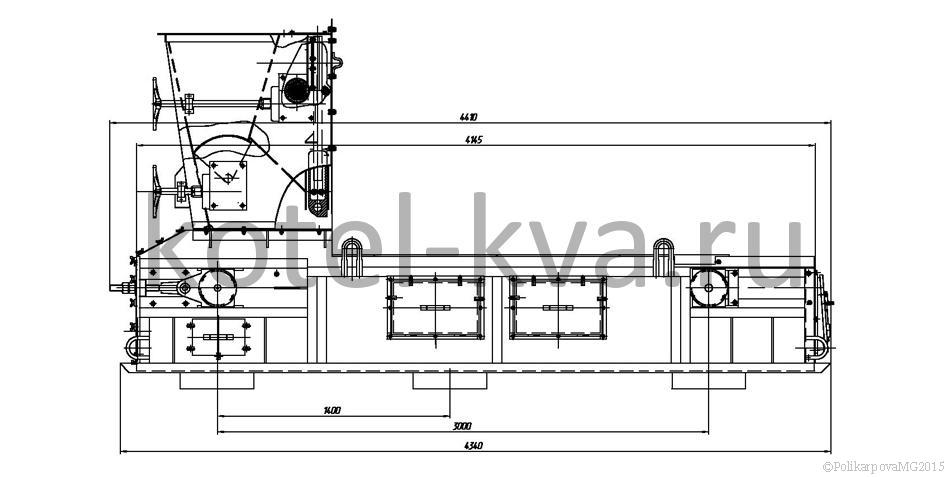

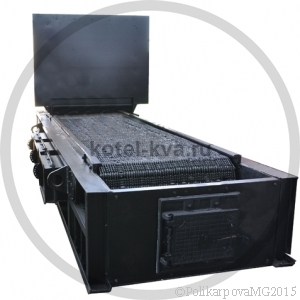

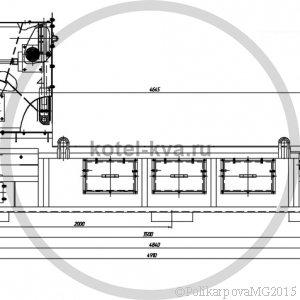

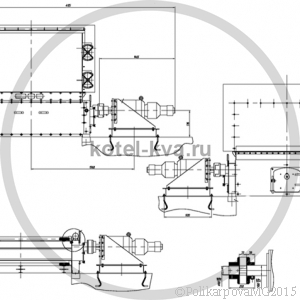

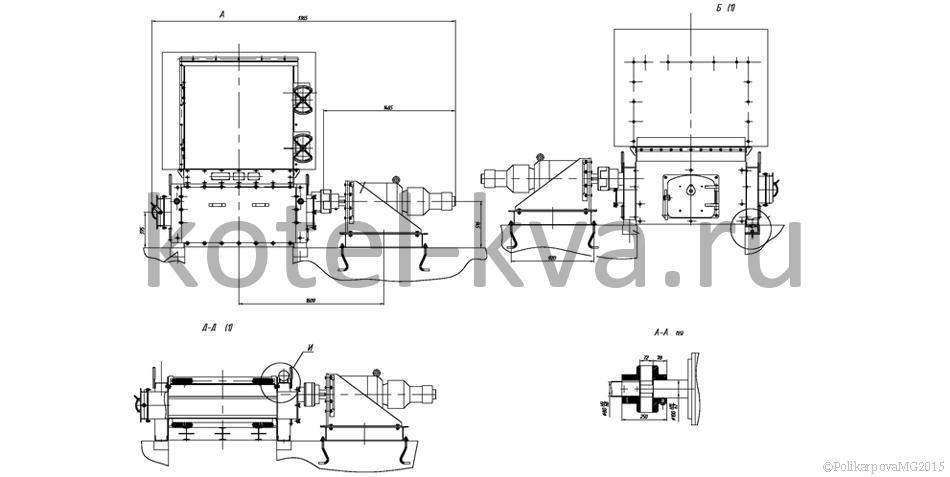

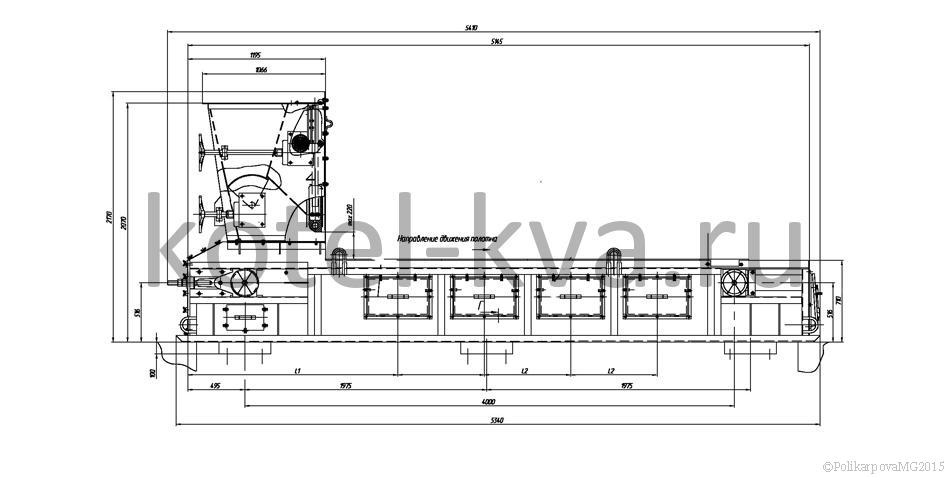

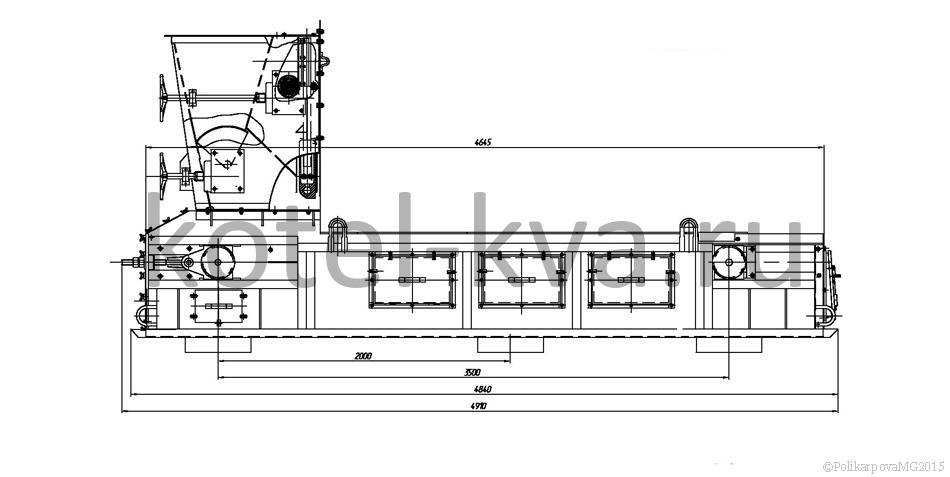

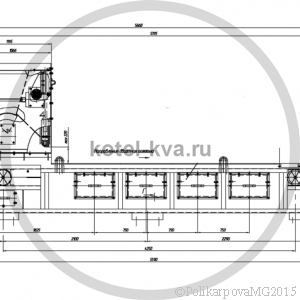

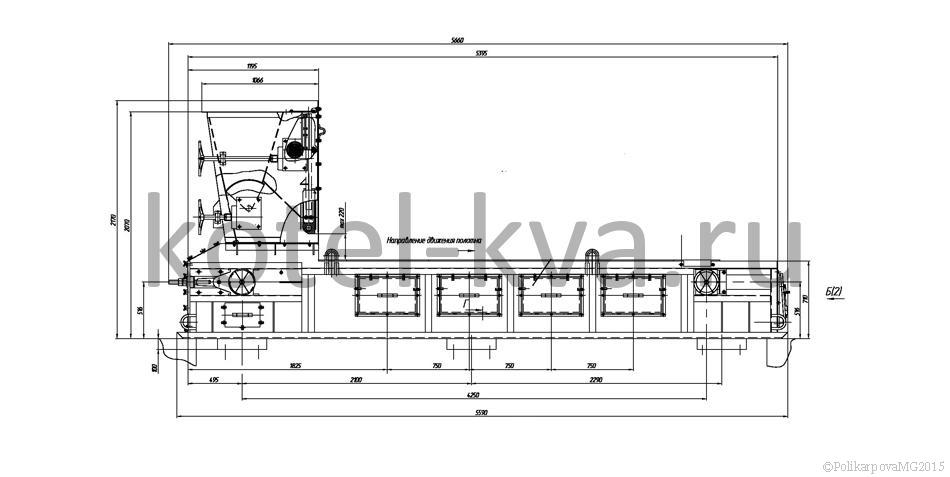

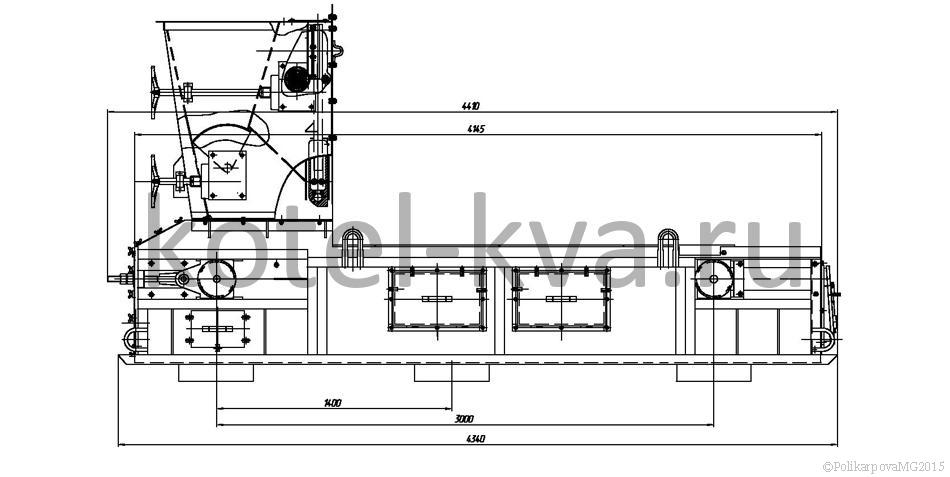

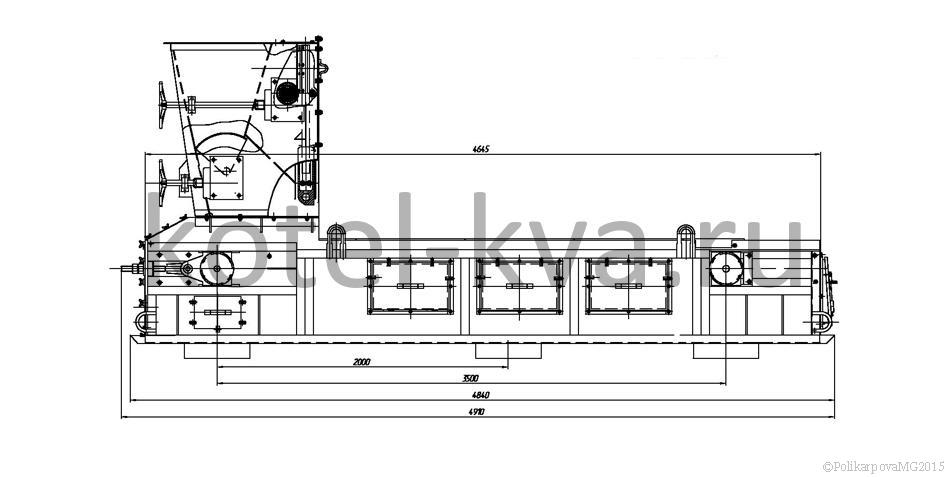

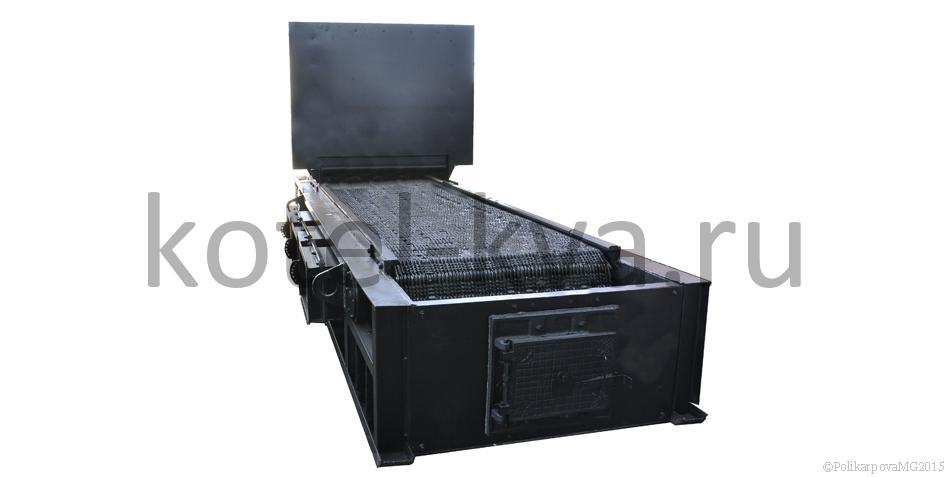

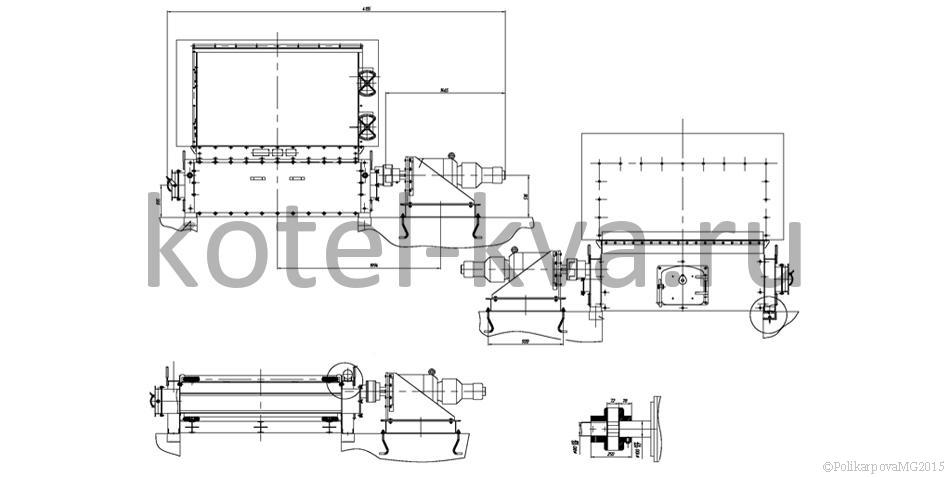

 Механическая топка ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла.

Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

На нашем Котельном заводе вы также можете приобрести паровой котел Е 1.0 0.9 различных мощностей.

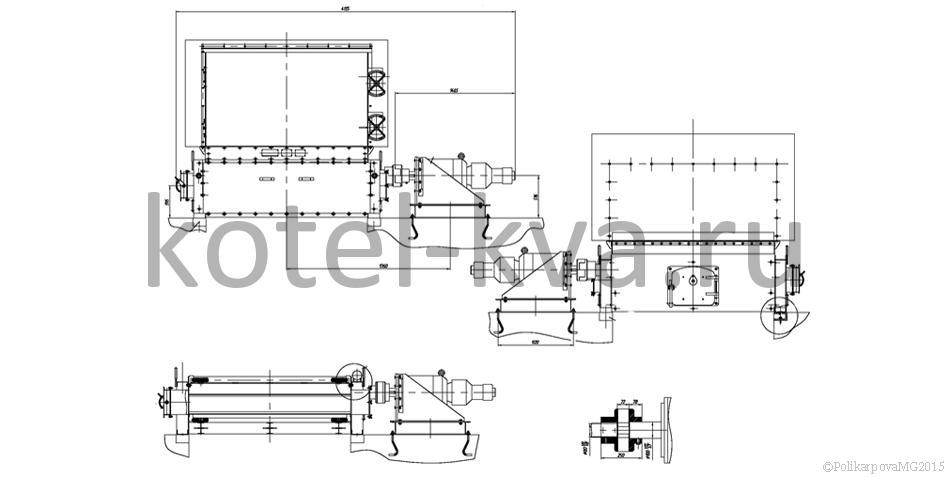

Рама топки состоит из двух щек, соединенных между собой поперечными балками. Рама устанавливается на башмаки и имеет свободное расширение в продольном и поперечном от привода направлениях. Опорный башмак рамы крепится к щеке болтами и подливается бетоном у фундамента. Для подъема топочного блока грузоподъемными средствами имеются грузовые скобы, которые срезаются после монтажа.

Технические характеристики топки ТЛПХ

• диапазон изменения нагрузки 50...100 %;
• теплонапряжение решетки рекомендуемое 0,7...1,0 (1,2) МВт/м²;
• потери тепла от химического недожога, не более - 1,0 %;
• потери тепла от механического недожога 10,0...13,5 %;
• живое сечение решетки 5 %;
• скорость движения полотна 1,3...19,3, м/ч.

Характеристика сжигаемого на ТЛПХ топлива:

• выход летучих не менее 20 %;
• влажность не более 25 %;
• зольность не более 25 %;
• содержание мелочи (0-6 мм) не более 40 %;
• максимальный размер куска 40 мм.

Купить топки ТЛПХ и запасные части ТЛПХ можно обратившись в отдел сбыта.

Перечень поставляемых запасных частей топок ТЛПХ

• звездочка 23.5769.001;
• колесо зубчатое 23.5701.004;
• полумуфта 00.56.84.004;
• рейка 00.4260.001;
• уплотнение 23.1603.004 (L 268);
• уплотнение 23.1603.004-001 (L 416);
• уплотнение 23.1603.005 (L 746);
• уплотнение 23.1603.005-001 (L 666);
• колосник ведомый 23.1603.006 (081);
• колосник ведомый 23.1603.007 (084);
• колосник ведущий 23.1603.008 (080);
• редуктор РПГ-1;
• редуктор Ч-80-40-52-1-2-УЗ;
• штырь колосникового полотна;
• полотно топки ТЛПХ в сборе.

Купить топку ТЛПХ

Котельный завод "Теплоэнергетик" производит и реализует топки различных моделей. Купить топку ТЛПХ можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование топок и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
