Циклоны БЦ 2
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

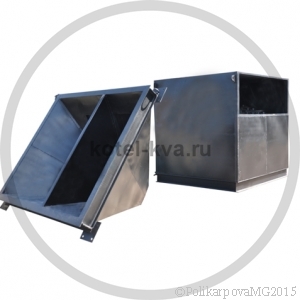

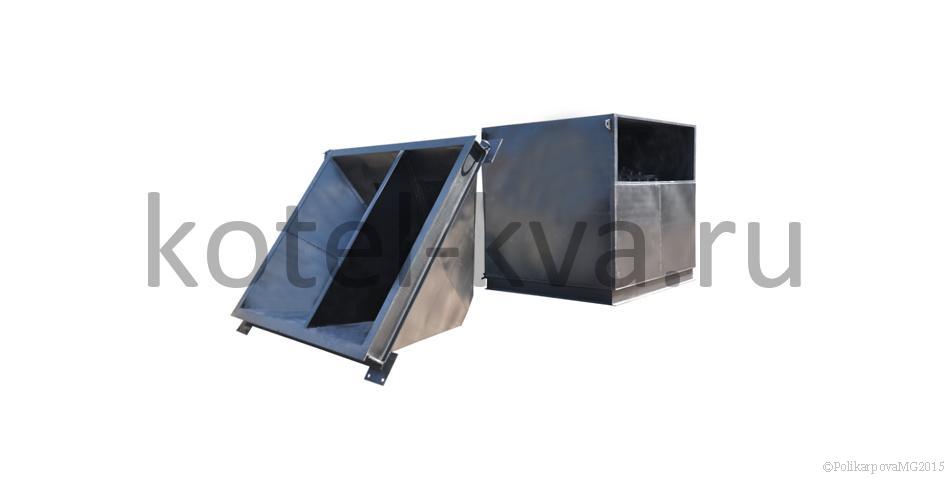

Циклоны БЦ 2
Циклоны БЦ 2 применяются в угольных паровых и водогрейных котельных средней и малой мощности. В большинстве случаев батарейные циклоны БЦ 2 устанавливаются в твердотопливных котельных с котлами ДКВР, КЕ, КВм и КВ-ТС. Устанавливаются батарейные циклоны БЦ 2 в газовом тракте перед дымососом после котла. Циклоны БЦ 2 предназначены для сухого улавливания золы, и устанавливаются с котлами паропроизводительностью 6,5-25 т/ч и мощностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива.
Циклоны БЦ 2. Технические характеристики
- число чугунных циклонных элементов в батарейных циклонах БЦ 2 определяется входной скоростью очищаемых дымовых газов, которую рекомендуется принимать в пределах 20 - 25 м/с;
- аэродинамическое сопротивление батарейных циклонов - 80 - 90 кгс/м2;
- температура очищаемого газа < 400°С;
- максимальное разрежение 15 кПа;
- коэффициент гидравлического сопротивления 65;
- эффективность очистки от пыли с диаметром частиц 20 мкм 85;
- допустимая запыленность газа:
- для слабослипающихся пылей 75 г/м3;
- для среднеслипающихся пылей 35 г/м3.
| Марка батарейного циклона БЦ-2 | Количествово элементов | Расход газа при 150 °С,м3/с при сопротивлении, кГ/м2(Па) | Габаритные размеры, мм | Масса, кг, не более | Рекомендуемая паропроизводительность котлов, т/ч (Гкал/ч) | ||
| длина | ширина | высота | |||||
| Батарейный циклон БЦ-2-4х(3+2) | 20 | 4,18-4,84 | 2120 | 1610 | 4010 | 3000 | 6,5 |
| Батарейный циклон БЦ-2-5х(3+2) | 25 | 5,25-6,07 | 2400 | 1610 | 4110 | 3700 | 6,5 |
| Батарейный циклон БЦ-2-5х(4+2) | 30 | 6,28-7,25 | 2400 | 1890 | 4110 | 4200 | 10,0 (4,0) |
| Батарейный циклон БЦ-2-6х(4+2) | 36 | 7,55-8.72 | 2680 | 1890 | 4210 | 4900 | 10,0 (4,0) |
| Батарейный циклон БЦ-2-6х(4+3) | 42 | 8,77-10,15 | 2890 | 2170 | 4410 | 5500 | 15,0 (6,0) |
| Батарейный циклон БЦ-2-7х(5+3) | 56 | 11,72-13.58 | 3170 | 2450 | 4510 | 7200 | 20,0 (8,0) |
Устройство и принцип работы батарейных циклонов БЦ 2
Батарейные циклоны БЦ 2 - состоят из чугунных циклонных элементов, параллельно установленных в одном корпусе и имеющих общие подвод и отвод газов и сборный бункер.
В зависимости от типоразмера циклоны БЦ 2 имеют от 20 до 56 чугунных циклонных элементов, внутренний диаметр цилиндрической части которых равен 254 мм; элементы снабжены выхлопными трубами - направляющими аппаратами типа "розетка" с углом наклона α = 25°. Корпус батарейных циклонов БЦ 2 имеет две параллельно работающие секции. Такое устройство циклонов позволяет сохранять оптимальную скорость движения очищаемых газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций а также исключает переток газов из одних элементов в другие через пылевой бункер. В каждой секции на крышке установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейных циклонов БЦ 2 изготовляют сварными из листовой стали. Сварные швы корпусов батарейных циклонов обеспечивают газоплотность всего циклона.
Запыленный газ попадает в секции циклона БЦ 2 общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в циклонные элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы пыли и золы прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола и пыль оседает вниз в сборочный бункер, откуда ее удаляют.
Чтобы батарейный циклон БЦ 2 нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, необходимо полностью очищать бункер от уловленной золы при остановке котла.
Производим также запасные части циклона БЦ 2
Конус Т 70.00.008
Завихритель Т 70.06.000
Купить циклоны БЦ 2
Котельный завод "Теплоэнергетик" производит и реализует циклоны различных моделей. Купить циклоны БЦ 2 можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
Доставка осуществляется во все районы Омской области, включая: Омск, Называевск, Исилькуль, Тара, Калачинск, Тюкалинск, Азово, Большеречье, Большие Уки, Горьковское, Знаменское, Калачинск Колосовка, Кормиловка, Крутинка, Любинский, Марьяновка, Москаленки, Муромцево, Нижняя Омка, Нововоршавка, Одесское, Оконешниково, Павлоградка, Полтавка, Ростовка, Русская Поляна, Саргатское, Седельниково, Таврическое, Тевриз, Тюкалинск, Усть-Ишим, Черлак, Шербакуль.
3D - тур по модульной котельной

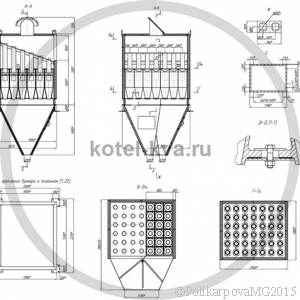

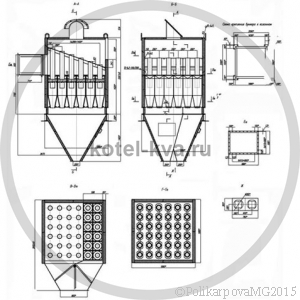

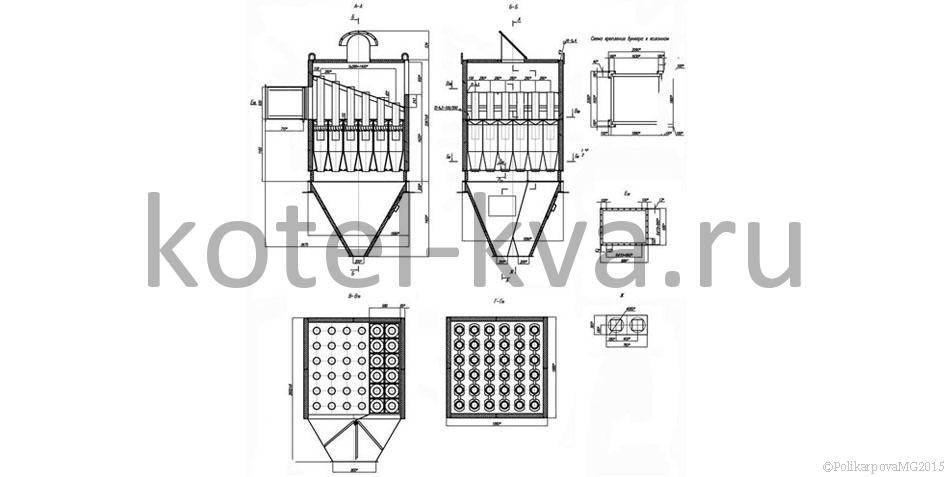

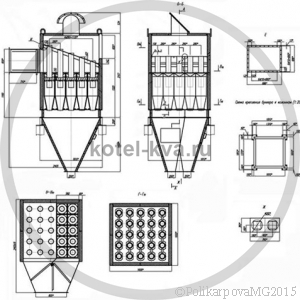

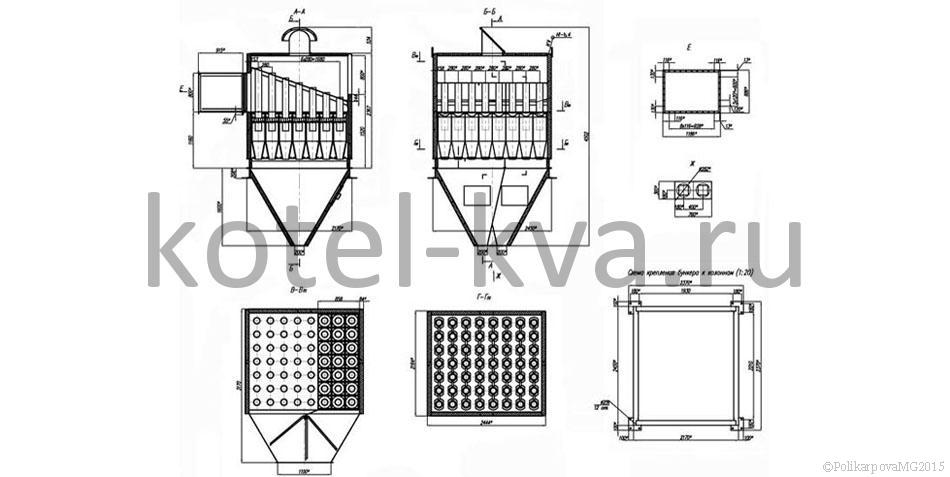

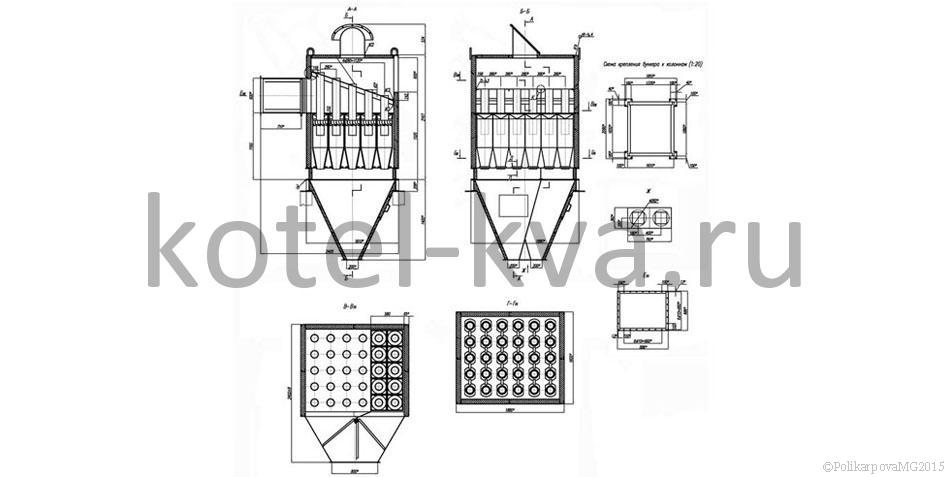

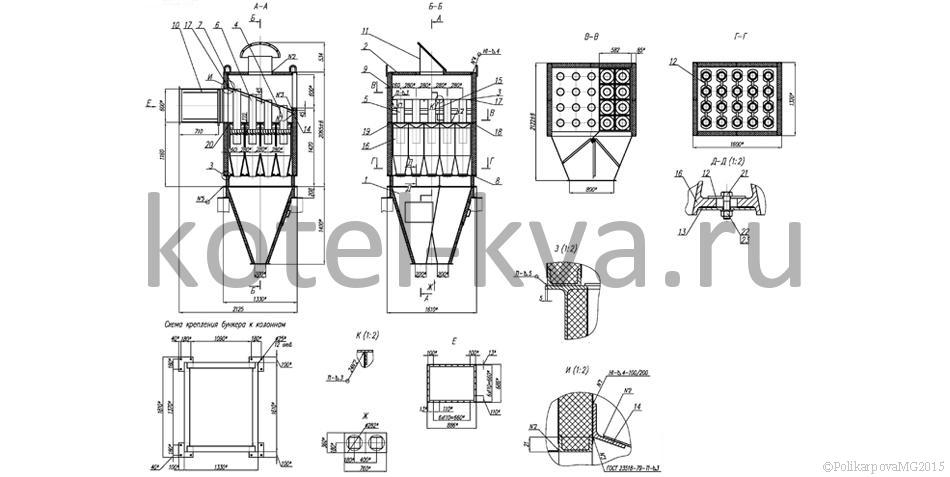

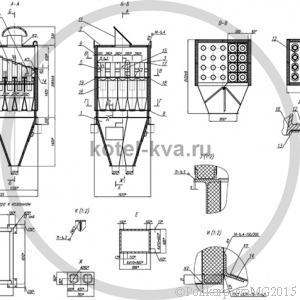

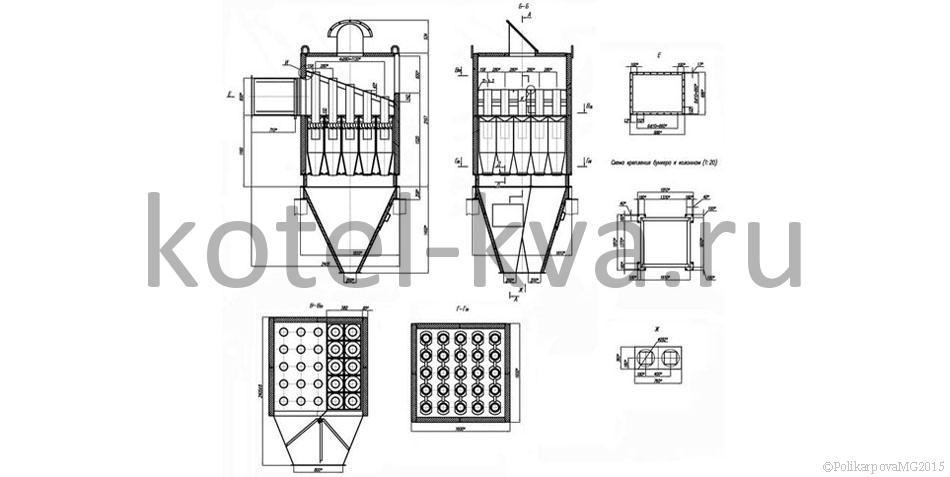

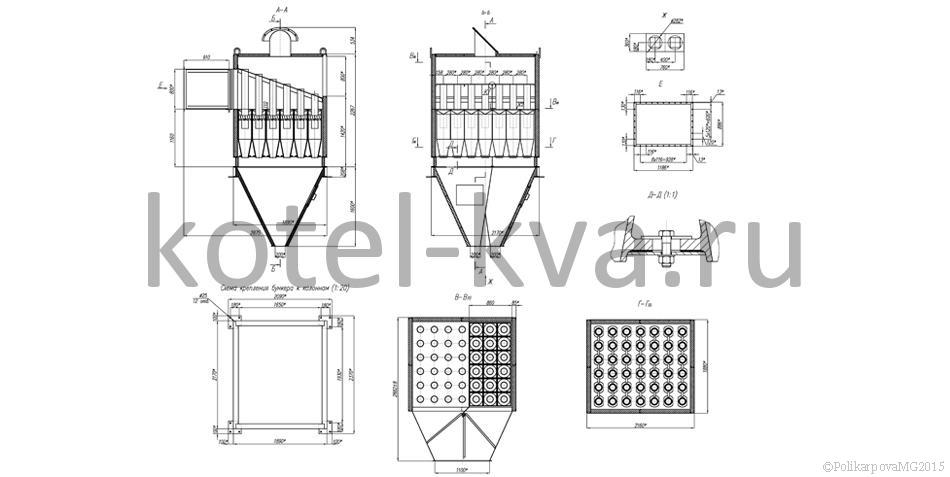

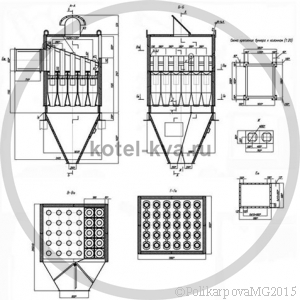

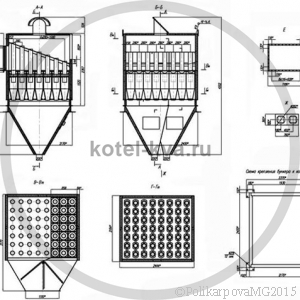

Чертежи
