Батарейные циклоны применяются для очистки газов с содержанием пыли 0,05-0,1 кг/м3. Степень очистки газа в батарейных циклонах составляет 65-85 % (для частиц диаметром 5 мкм), 85-90 % (для частиц диаметром 10 мкм) и 90 - 95 % (для частиц диаметром 20 мкм). Температура применения батарейных циклонов до 400 °С.
Применение батарейных циклонов целесообразно, когда улавливаемая пыль обладает достаточной сыпучестью и исключена возможность ее прилипания к стенкам аппарата, что затрудняло бы очистку элементов. Батарейные циклоны обычно используют, когда расходы запыленного газа велики и применение нескольких обычных циклонов менее экономично. По сравнению с аппаратами, в которых отделение пыли осуществляется под действием сил тяжести или инерционных сил, циклоны обеспечивают более высокую степень очистки газа, более компактны и их установка требует меньших капитальных затрат.
К наиболее распространенным батарейным циклонам, применяемым в котельных относятся батарейные циклоны БЦ 2, БЦ 259, БЦ 512 и циклоны ЦБ.

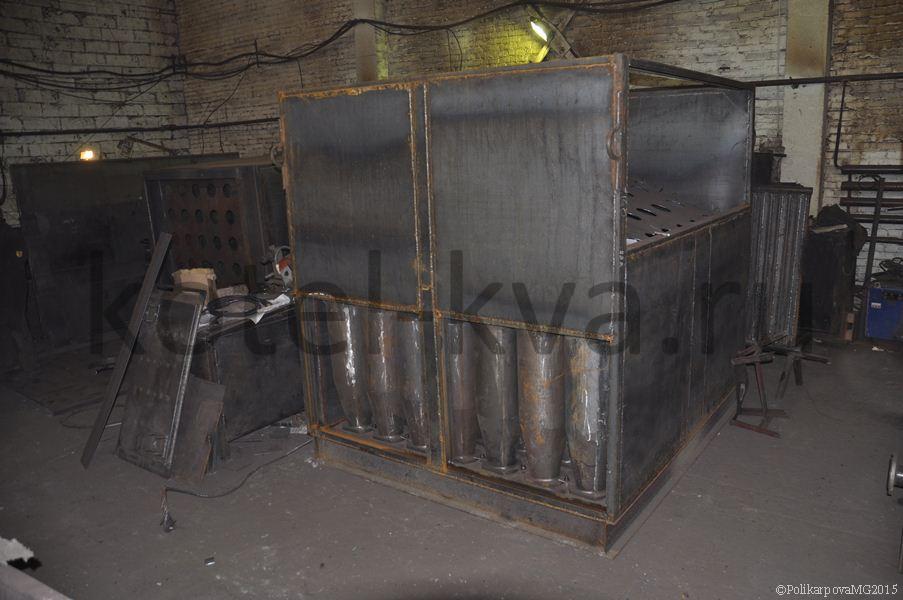

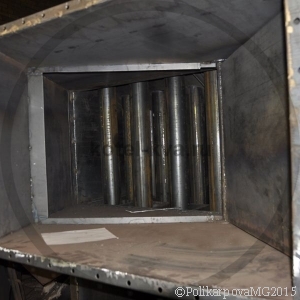

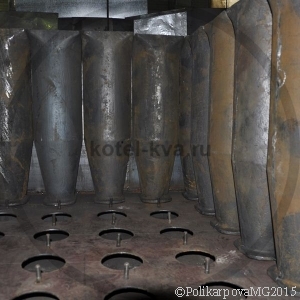

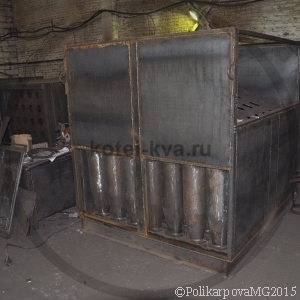

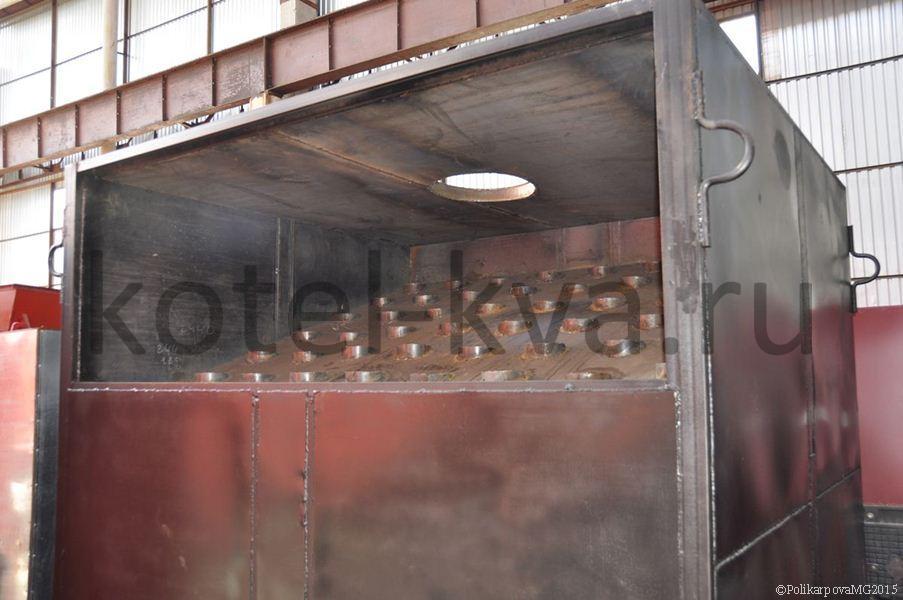

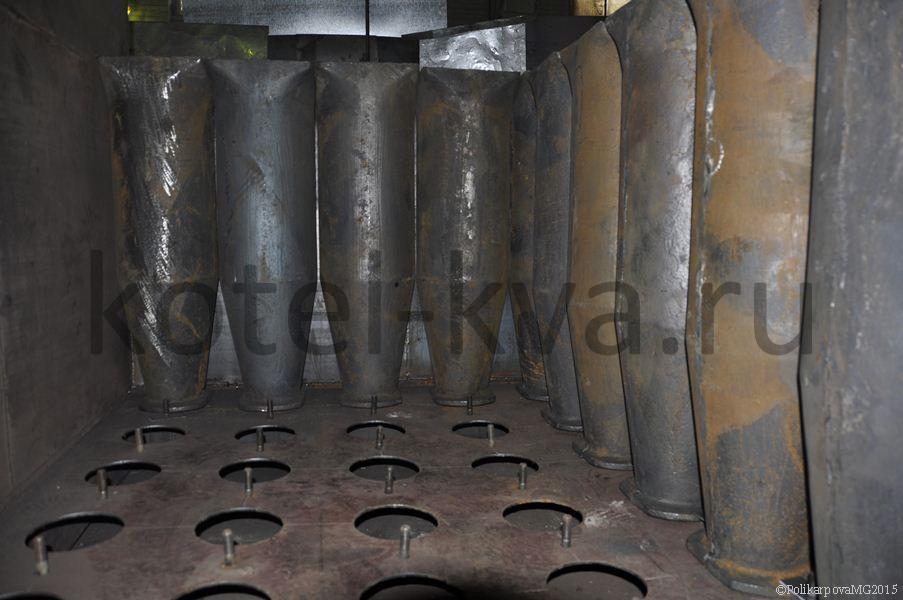

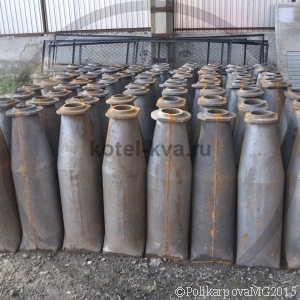

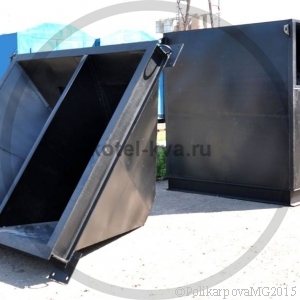

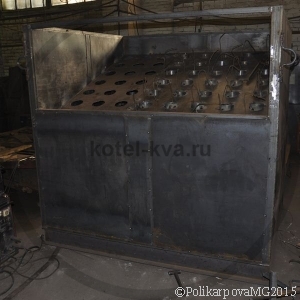

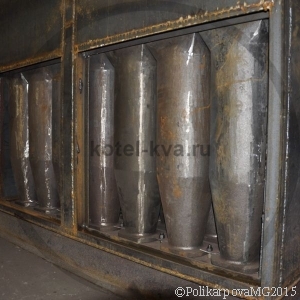

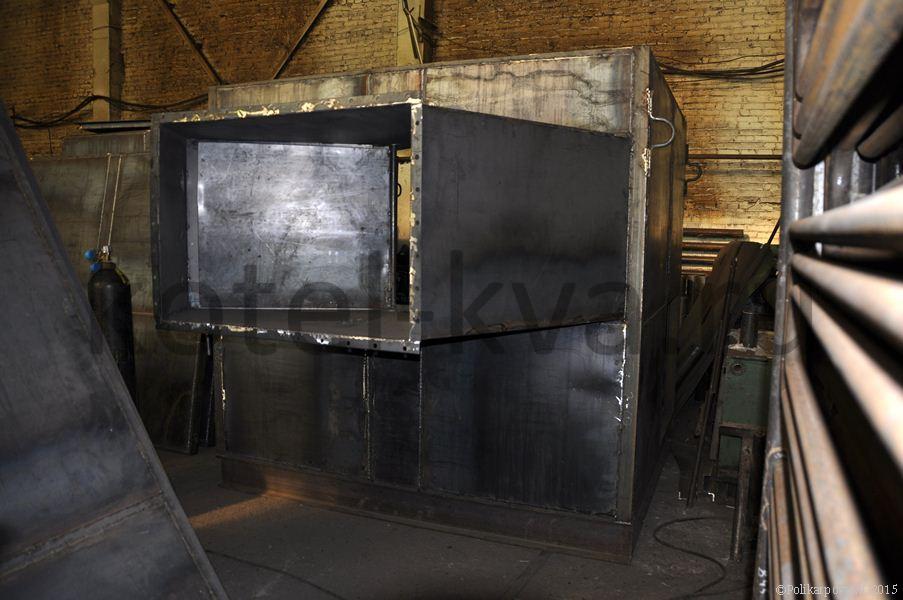

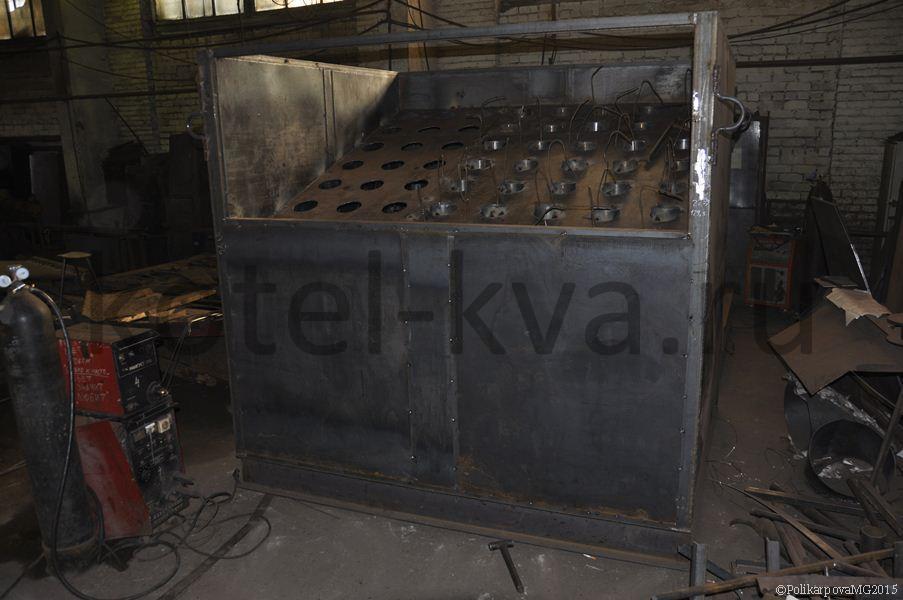

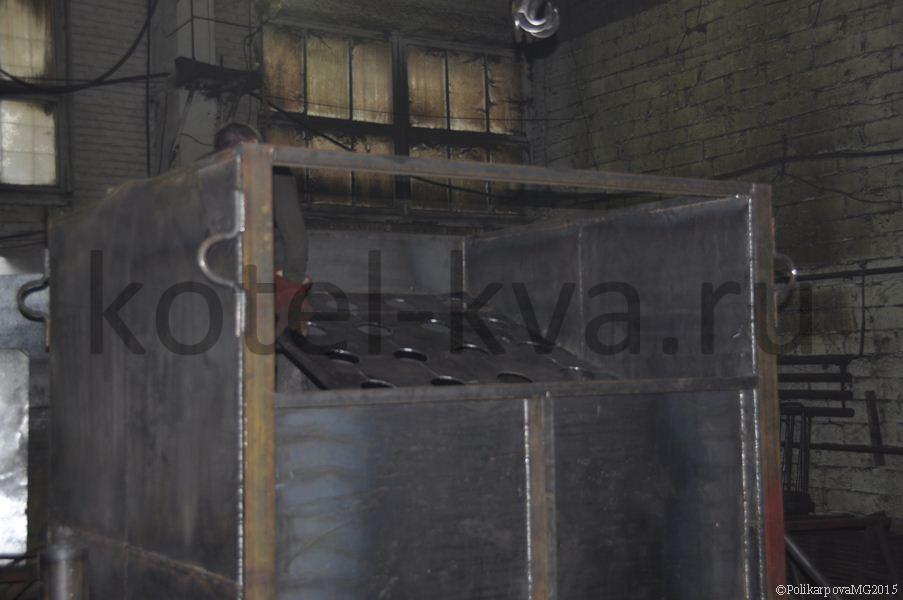

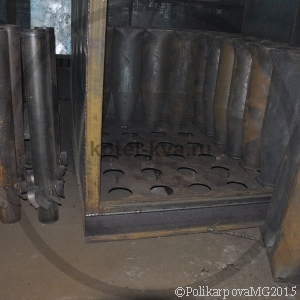

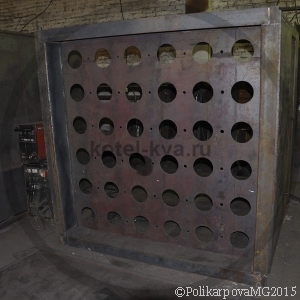

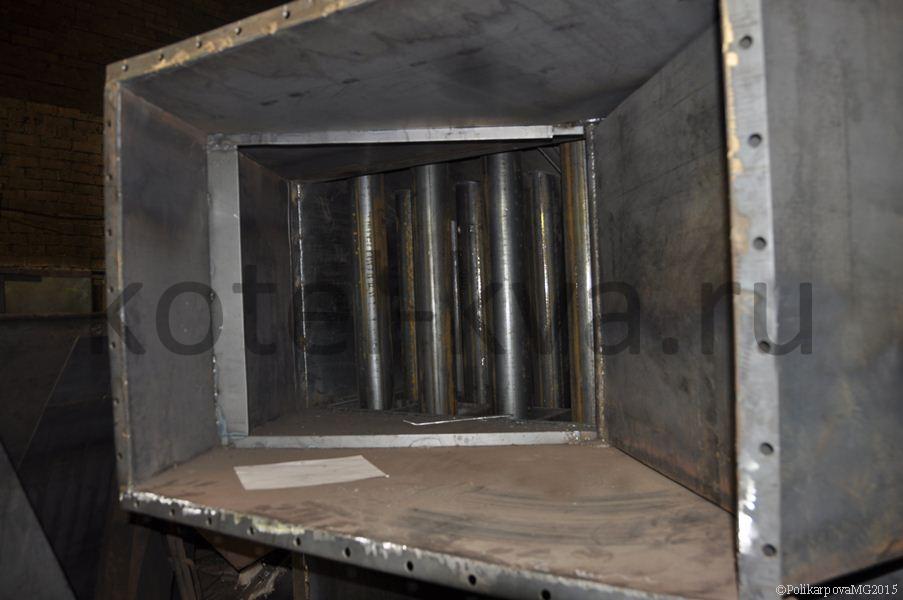

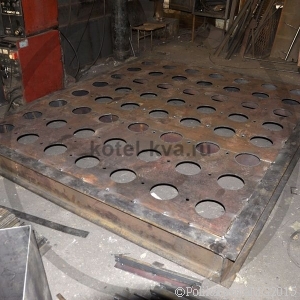

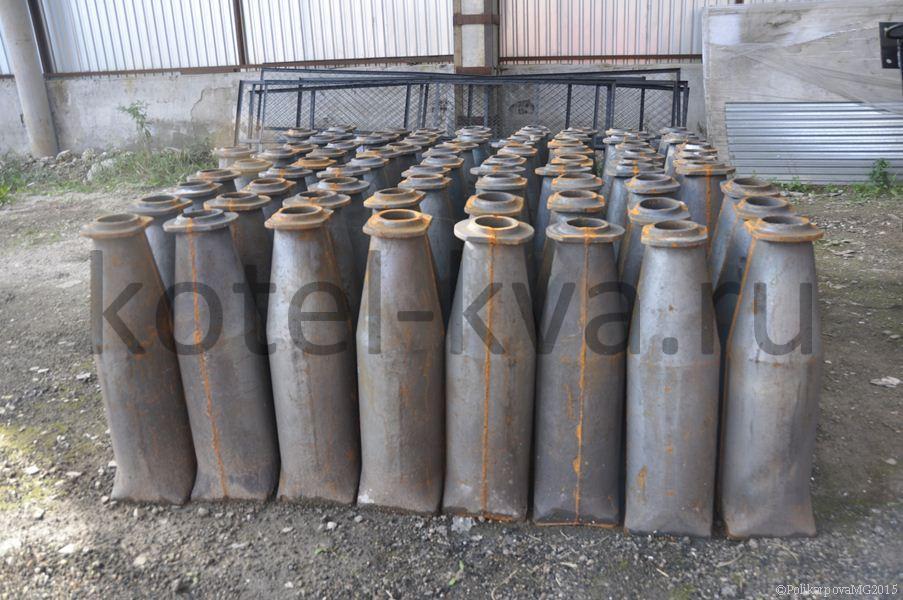

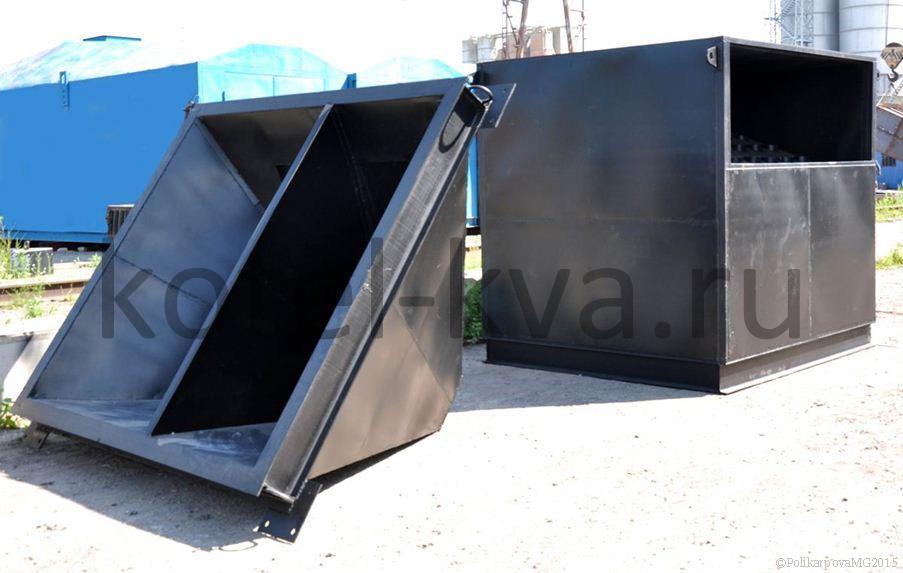

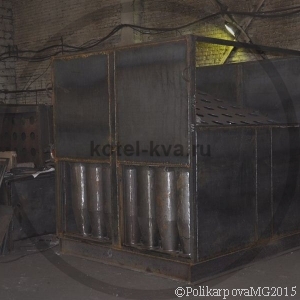

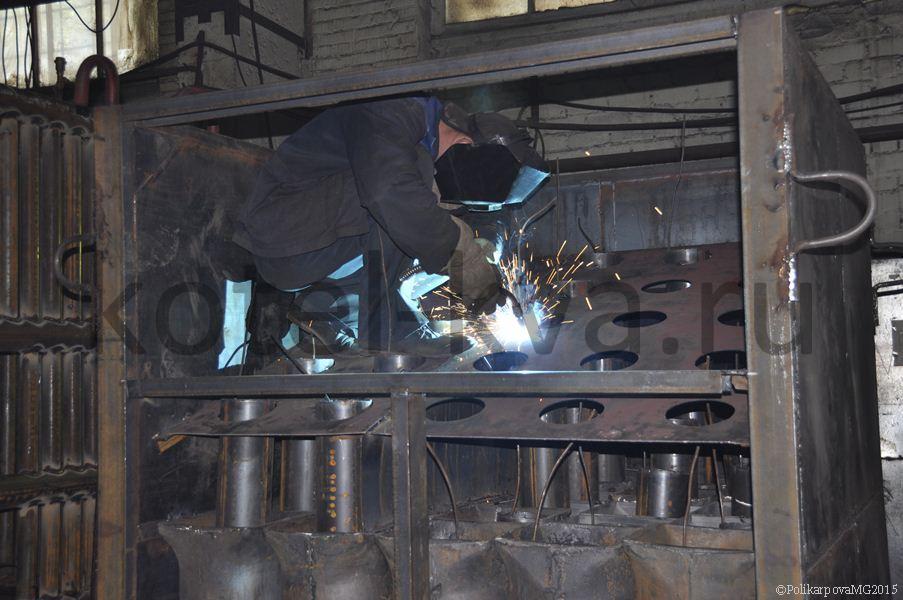

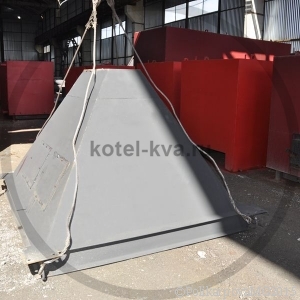

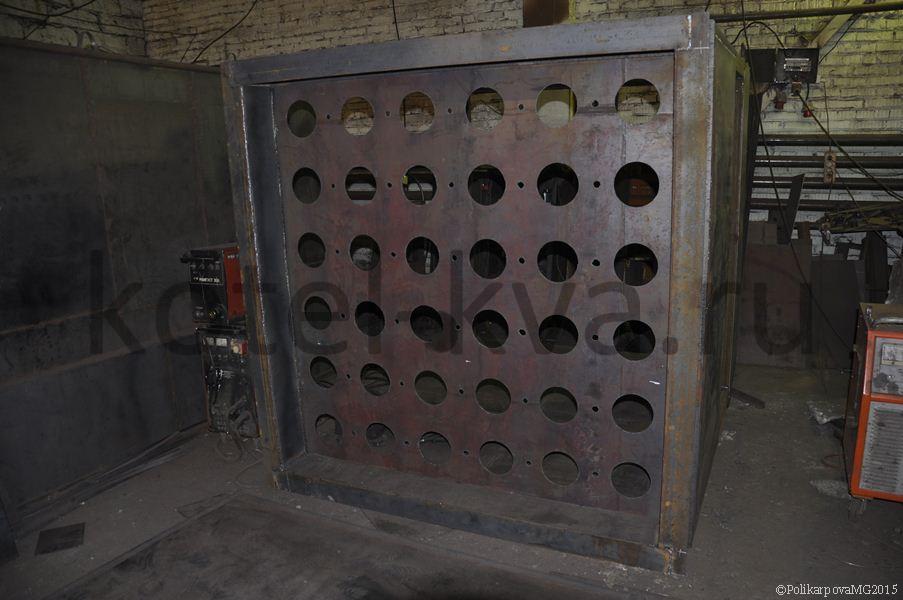

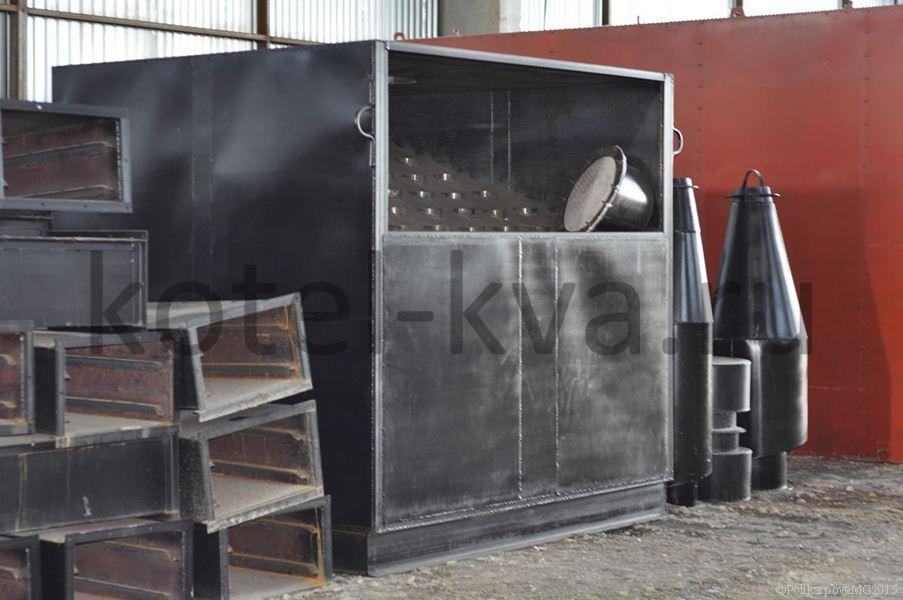

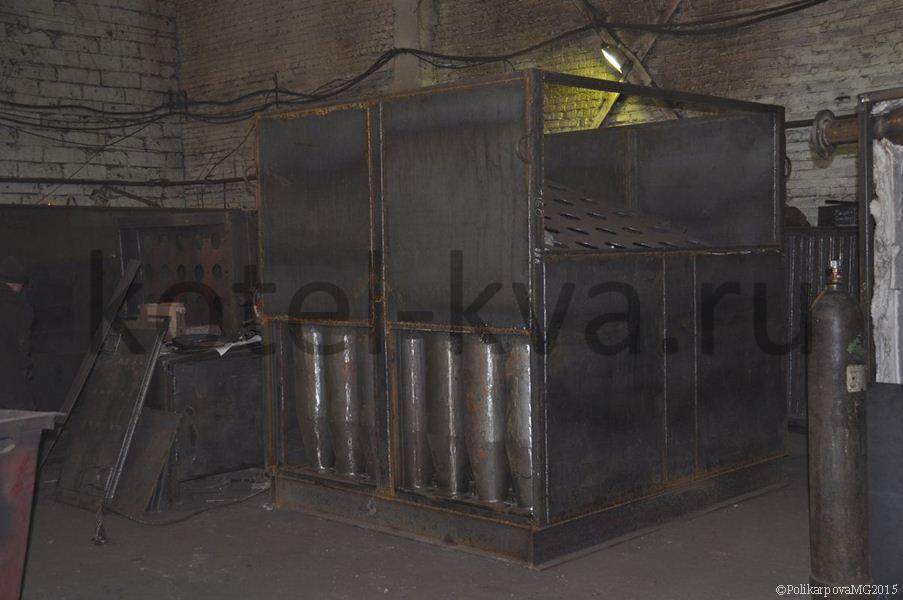

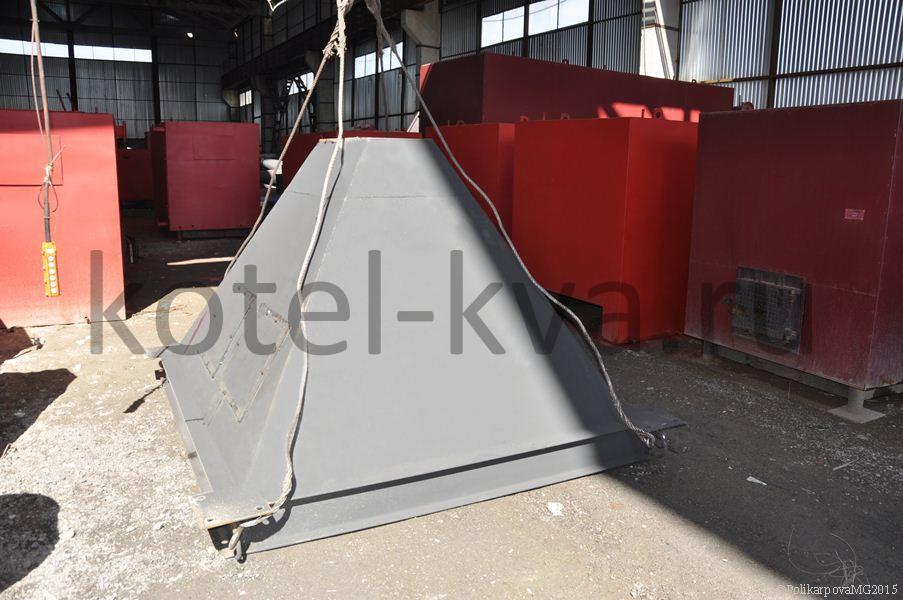

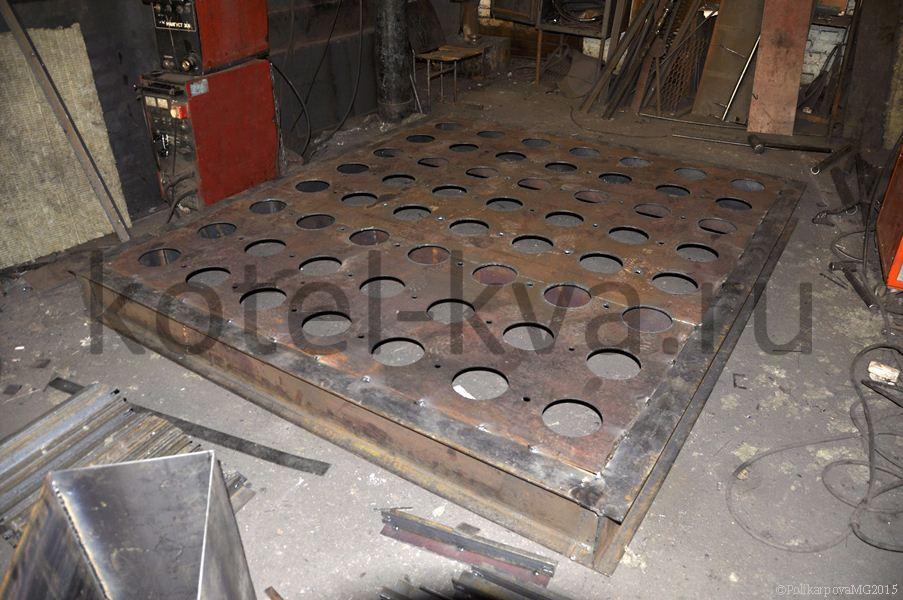

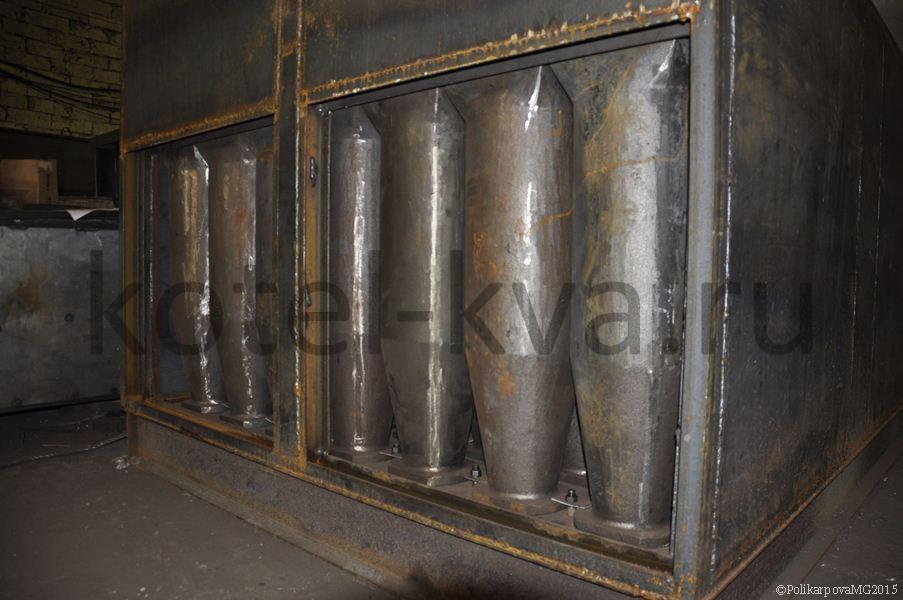

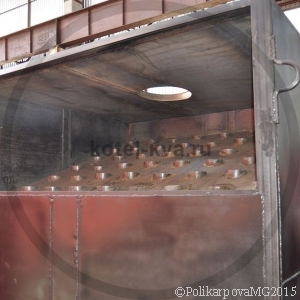

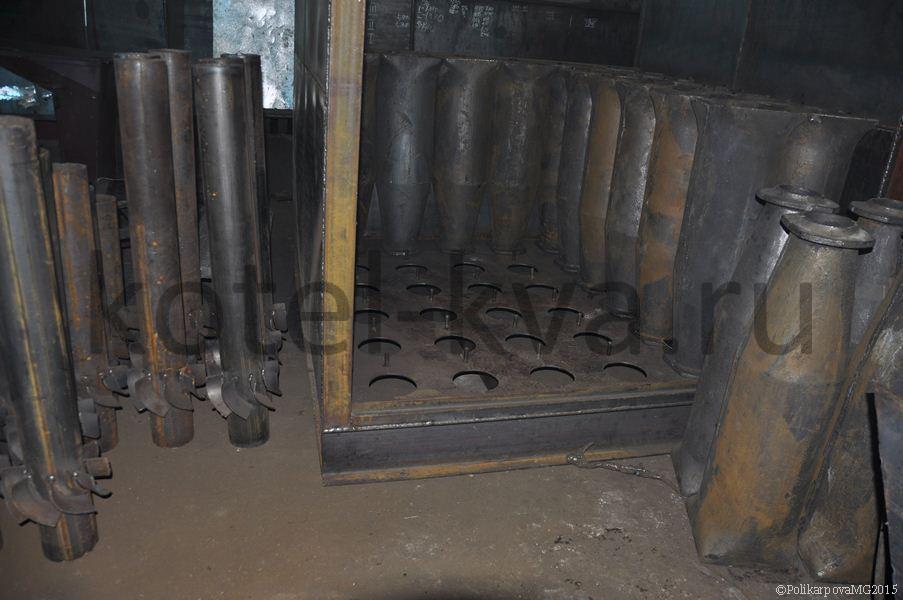

Батарейный циклон состоит из параллельно работающих циклонных элементов, смонтированных в общем корпусе. Запыленный газ поступает через входной патрубок в газораспределительную камеру, ограниченную трубными решетками, в которых герметично закреплены циклонные элементы. Газ равномерно распределяется по отдельным элементам. В циклонном элементе поток запыленного газа движется вниз по спирали вдоль внутренней поверхности стенок циклона. При вращательном движении частицы пыли, как более тяжелые, перемещаются в направлении действия центробежной силы быстрее, чем частицы газа, концентрируются в слоях газа, примыкающих к стенкам аппарата, и переносятся потоком в пылесборник, где пыль оседает, а очищенный газ, продолжая вращаться по спирали, поднимается к верху и удаляется через выхлопную трубу. Уловленная пыль и зола оседает в бункере батарейного циклона.

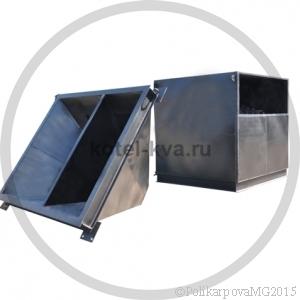

Батарейные циклоны БЦ 2. Технические характеристики
| Марка батарейного циклона БЦ-2 | Количествово элементов | Расход газа при 150 °С,м3/с при сопротивлении, кГ/м2(Па) | Габаритные размеры, мм | Масса, кг, не более | Рекомендуемая паропроизводительность котлов, т/ч (Гкал/ч) | ||
| длина | ширина | высота | |||||
| Батарейный циклон БЦ-2-4х(3+2) | 20 | 4,18-4,84 | 2120 | 1610 | 4010 | 3000 | 6,5 |
| Батарейный циклон БЦ-2-5х(3+2) | 25 | 5,25-6,07 | 2400 | 1610 | 4110 | 3700 | 6,5 |
| Батарейный циклон БЦ-2-5х(4+2) | 30 | 6,28-7,25 | 2400 | 1890 | 4110 | 4200 | 10,0 (4,0) |
| Батарейный циклон БЦ-2-6х(4+2) | 36 | 7,55-8.72 | 2680 | 1890 | 4210 | 4900 | 10,0 (4,0) |
| Батарейный циклон БЦ-2-6х(4+3) | 42 | 8,77-10,15 | 2890 | 2170 | 4410 | 5500 | 15,0 (6,0) |
| Батарейный циклон БЦ-2-7х(5+3) | 56 | 11,72-13.58 | 3170 | 2450 | 4510 | 7200 | 20,0 (8,0) |

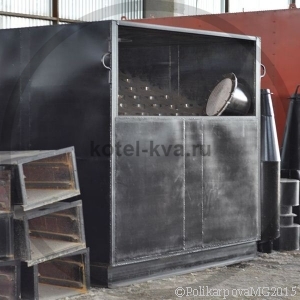

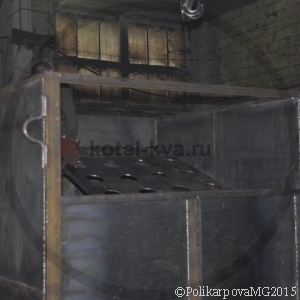

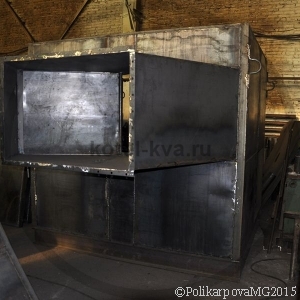

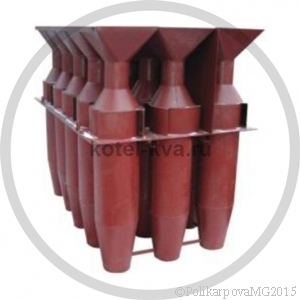

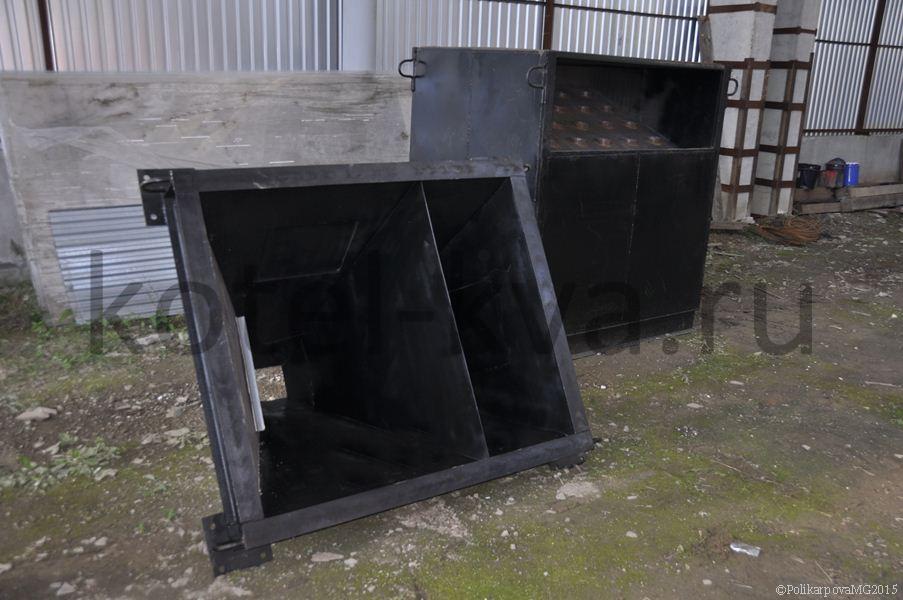

Батарейные циклоны БЦ 259. Технические характеристики
| Марка циклона БЦ-259 | Количество элементов БЦ-259 | Расход газа, тыс. м³/ч | Габаритные размеры циклона | Масса, кг | Рекомендуемая паропроизводительность котлов, т/ч | ||
| Длина | Ширина | Высота | |||||
| Батарейный циклон БЦ-259-(3x2) | 6 | 4 | 1580 | 1430 | 3500 | 1820 | 0,93 (0,8) |
| Батарейный циклон БЦ-259-(3x3) | 9 | 6 | 1980 | 1502 | 3450 | 2500 | 2,0 (1,2) |
| Батарейный циклон БЦ-259-(4x3) | 12 | 8 | 2624 | 2208 | 4480 | 3200 | 2,5 (1,75) |
| Батарейный циклон БЦ-259-(4x4) | 16 | 9 | 2624 | 2208 | 4480 | 3600 | 3,84 (2,3) |
| Батарейный циклон БЦ-259-(4x5) | 20 | 13 | 2624 | 2208 | 4480 | 4000 | 4,0 (2,8) |
| Батарейный циклон БЦ-259-(6x4) | 24 | 16 | 2320 | 2770 | 4440 | 4970 | 6,5 (4,5) |
| Батарейный циклон БЦ-259-(6x5) | 30 | 20 | 2740 | 2770 | 4440 | 5770 | 6,5 (4,5) |
| Батарейный циклон БЦ-259-(6x6) | 36 | 24 | 3160 | 2770 | 4440 | 6580 | 10,0 (7,0) |
| Батарейный циклон БЦ-259-(6x7) | 42 | 28 | 3580 | 2770 | 5160 | 7720 | 10,0 (7,0) |
| Батарейный циклон БЦ-259-(6x8) | 48 | 32 | 4000 | 2770 | 5160 | 8610 | 15,0 (10,0) |

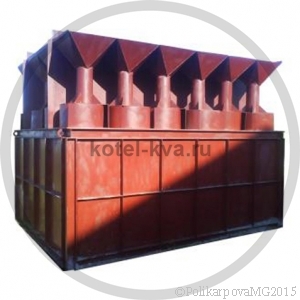

Батарейные циклоны БЦ 512. Технические характеристики
| Марка циклонов БЦ 512 | Количество элементов БЦ-512 | Количество секций | Расход газа, тыс. м³/ч | Габаритные размеры циклона | ||
| Длина | Ширина | Высота | ||||
| Батарейный циклон БЦ-512-1-(4x6) | 16 | 1 | 44 | 4450 | 3560 | 7075 |
| Батарейный циклон БЦ-512-1-(4x4) | 16 | 1 | 44 | 4180 | 3650 | 7075 |
| Батарейный циклон БЦ-512-Р-1-(4x6) | 24 | 1 | 67 | 6050 | 3560 | 7075 |
| Батарейный циклон БЦ-512-Р-2-(6x5) | 30 | 2 | 84 | 6130 | 4190 | 7480 |
| Батарейный циклон БЦ-512-2-(6x5) | 30 | 2 | 84 | 4150 | 4190 | 7480 |
| Батарейный циклон БЦ-512-Р-2-(6x6) | 36 | 2 | 100 | 6770 | 4190 | 7480 |
| Батарейный циклон БЦ-512-2-(6x6) | 36 | 2 | 100 | 4790 | 4190 | 7480 |
| Батарейный циклон БЦ-512-Р-2-(6x7) | 42 | 2 | 117 | 7410 | 4190 | 7480 |
| Батарейный циклон БЦ-512-2-(6x7) | 42 | 2 | 117 | 5130 | 4190 | 7480 |
| Батарейный циклон БЦ-512-Р-2-(6x8) | 48 | 2 | 133 | 6050 | 6450 | 6470 |
| Батарейный циклон БЦ-512-2-(6x8) | 48 | 2 | 133 | 4175 | 6450 | 6470 |
| Батарейный циклон БЦ-512-Р-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Батарейный циклон БЦ-512-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Батарейный циклон БЦ-512-Р-4-(8x12) | 96 | 4 | 267 | 11430 | 6460 | 6970 |
| Батарейный циклон БЦ-512-4-(8x12) | 96 | 4 | 267 | 8105 | 6460 | 6970 |
| Батарейный циклон БЦ-512-Р-6-(12x12) | 114 | 6 | 400 | 11430 | 9360 | 6970 |
| Батарейный циклон БЦ-512-6-(12x12) | 114 | 6 | 400 | 8105 | 9360 | 6970 |

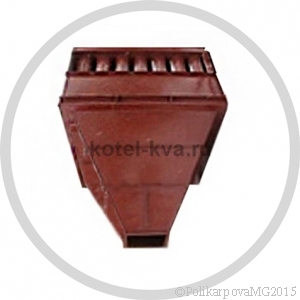

Батарейные циклоны ЦБ. Технические характеристики
| Наименование циклона ЦБ | Производительность, м3/ч | Применяемость с котлами | Габариты (LxBxH), мм | Масса, кг |
| Циклон ЦБ-16 | 6500-11000 | ДКВр-2,5-13; КЕ-2,5-14СО | 1800x1325x3095 | 1670 |
| Циклон ЦБ-16М | 6500-11000 | ДКВр-2,5-13; КЕ-2,5-14СО | 1800x1386x3125 | 1996 |
| Циклон ЦБ-20 | 11000-14000 | Гефест-3,5-95; КВм 3,5 | 1760х1590х3120 | 2042 |
| Циклон ЦБ-25 | 14000-18000 | КЕ-4-14С; ДКВр-4-13С | 3112x2050x1720 | 1930 |
| Циклон ЦБ-25М | 14000-18000 | КЕ-4-14С; ДКВр-4-13С | 2000x1735x3240 | 2785 |
| Циклон ЦБ-30 | 18000-23000 | ДКВр-6,5-13; КЕ-6,5-14СО | 1995х1930х3110 | 2857 |
| Циклон ЦБ-42 | 23000-30000 | ДКВр-6,5-13; КЕ-6,5-14С-О; КЕ-6,5-14МТ-О | 2355х2300х3180 | 3113 |
| Циклон ЦБ-42М | 23000-30000 | ДКВр-6,5-13; КЕ-6,5-14С-О; КЕ-6,5-14МТ-О | 2355x2300x3300 | 4419 |
| Циклон ЦБ-49 | 30000-36000 | ДКВр-10-13; КЕ-10-14С | 3280x2705x2300 | 4084 |
| Циклон ЦБ-49М | 30000-36000 | ДКВр-10-13; КЕ-10-14С | 2705x2315x3380 | 4866 |
| Циклон ЦБ-56 | 36000-43000 | КЕ -25-14С | 3050х2295х3300 | 4951 |
Котельный завод "Теплоэнергетик" производит и реализует циклоны различных моделей. Купить батарейные циклоны можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
