Котлы  ручные

Котлы ручные с колосниковой топкой применяются в котельных с ручной топливоподачей и золоудалением, в модульных котельных установках МКУ и транспортабельных котельных ТКУ.

Водогрейные ручные котлы работают с принудительной циркуляцией воды в открытых и закрытых системах теплоснабжения.

Технические характеристики ручных котлов

  • сжигаемое топливо: каменный и бурый уголь, возможно применение резервного топлива - дров;
  • температура нагрева воды 95 - 115 °С;
  • рабочее давление 0,3 - 0,6 МПа;
  • мощность от 0,15 до 2,5 МВт.

Котлы ручные. Принцип работы

Топливо подается в котельную вручную либо с помощью средств механизации. В топку водогрейного ручного котла КВр кочегар забрасывает топливо лопатой через загрузочную дверку. Горение топлива происходит на слоевой руной топке. Образующиеся шлак и зола ссыпаются через отверстия в колосниках и выгребаются из зольника и топки в котельный зал и вручную транспортируются в золоотвал за пределами котельной. Для обеспечения процесса горения в топку котла КВр вентилятором наддува ВЦ подается воздух. Дымовые газы удаляются через газоходы и дымовую трубу с помощью дымососа ДН. Существуют модели котлов КВр, работающие без дымососа, на самотяге. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом.

Котлы ручные. Устройство

Водогрейные котлы КВр на угле с ручной топкой изготавливают из стальных труб. Котлы КВр имеют топочную часть, где происходит процесс горения топлива и конвективную часть, где происходит передача тепловой энергии нагреваемой воде и снижение температуры уходящих газов до 180-200 °С. Горение топлива происходит на слоевой неподвижной колосниковой топке. Топка выполняется газоплотной для исключения присосов холодного воздуха и выбивания горячих дымовых газов в котельный зал. Конвективные панели разделены на два пакета газоплотной перегородкой, газы в конвективной части совершают два хода, опускное и подъемное, выход горячих газов происходит вверху задней панели котла. Снаружи трубной системы устанавливается каркас с теплоизоляционными материалами, обшитыми листовой сталью. Снизу котла изготавливаются 2 короба, под топочной частью зольный и под конвективной поворотный.

Для удобства монтажа котлы КВр с ручными топками выполняются моноблочными либо двухблочными в зависимости от мощности котлов. Котлы мощностью до 1,25 Гкал выполняются моноблочными, свыше 1,25 Гкал выполняются двухблочными - котел и топка, это связано с необходимостью соблюдения транспортабельности котла КВр, топка и котельный блок легко стыкуются на монтаже. Ручные котлы КВр имеют максимальную монтажную готовность, не требуют изготовления фундаментов, котел устанавливается на ровную поверхность и закрепляется анкерными болтами.

Существует два вида устройства слоевых топок ручных котлов КВр:

  • колосниковые чугунные решетки;
  • стальные беспровальные воздухораспределительные решетки.

Котлы ручные КВр с колосниковыми решетками

Колосниковая решетка применяется при сжигании высококалорийных, сильно спекающихся, низкореакционных топлив - каменных углей, антрацитов, тощих углей, а также торфа.

Колосниковые решетки собирают из чугунных колосников. Под колосники с помощью вентилятора или за счет естественной тяги подают воздух, используемый для горения топлива.

Колосники имеют отверстия круглого или щелевидного сечения, расширяющиеся вниз, чтобы исключить застревание в них шлака, проваливающегося в золовой короб. Свежие порции топлива забрасывают равномерным слоем на колосники котла КВр через загрузочное окно, закрывающееся топочной дверью. Прогоревшее топливо и шлак выгребается из золового короба, находящегося под топкой в топочный зал котельной и удаляются в отвал с помощью тележки или иного приспособления.

Котлы ручные КВр с беспровальной воздухораспределительной решеткой

Стальные беспровальные воздухораспределительные решетки применяются для сжигания слабо спекаемых, малозольных, высокореакционных каменных углей марки Г (газовых) и Д (длиннопламенных), бурых углей, а также дров.

Беспровальные воздухораспределительные решетки выполняются из водоохдаждаемых труб, врезанных в гидравлическую систему котла. В межтрубное пространство вваривается полоса с просверленными в ней отверстиями для исключения провала топлива, золы и шлака и подачи воздуха в слой топлива. Топливо в ручной котел КВр равномерным слоем забрасывается через топочную дверку. Прогоревшее топливо и шлак выгребается с беспровальной решетки в топочный зал котельной и удаляется в отвал с помощью тележки или иного приспособления.

Котлы ручные КВр с топками РПК с поворотными колосниками

Для облегчения труда кочегара применяются ручные слоевые топки с поворотными колосниками топки РПК. Топливо подается в топку котлов вручную, слой топлива горит на неподвижной колосниковой решетке, выгрузка золы и шлака производится в механизированный канал золошлакоудаления, путем опрокидывания поворотных колосников. Котлы КВр с топкой РПК с опрокидывающими колосниками могут быть с задним, средним либо передним выгрузом шлака в канал золоудаления.

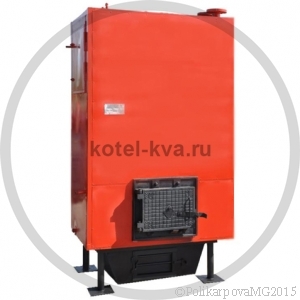

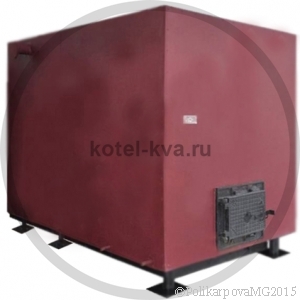

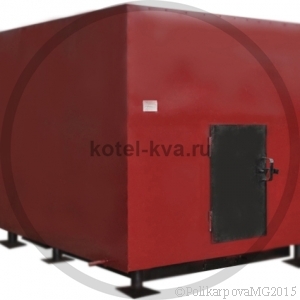

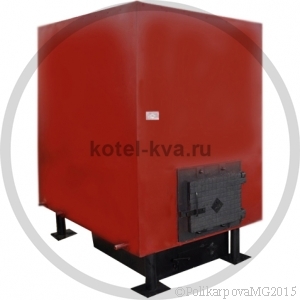

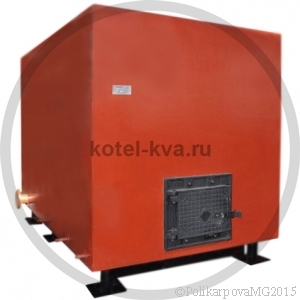

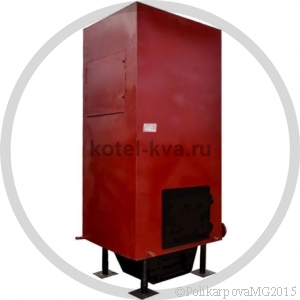

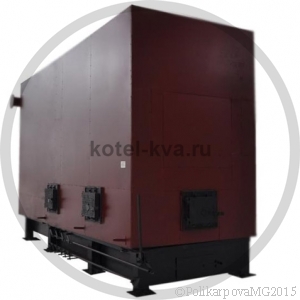

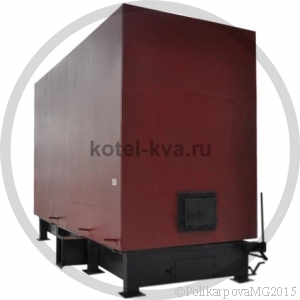

Марки котлов КВр

Предлагаем вам следующий модельный ряд котлов КВр

Купить котлы ручные

Котельный завод "Теплоэнергетик" производит и реализует водогрейные котлы различных моделей. Купить котлы ручные можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
