Топка ТШПМ

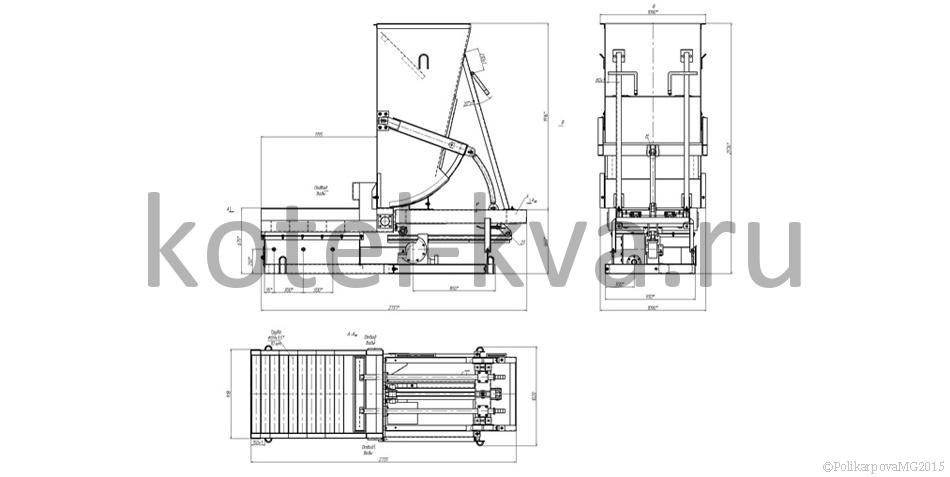

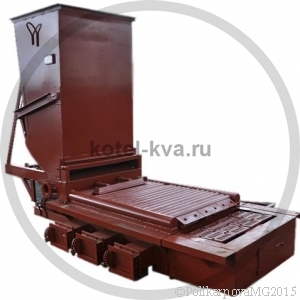

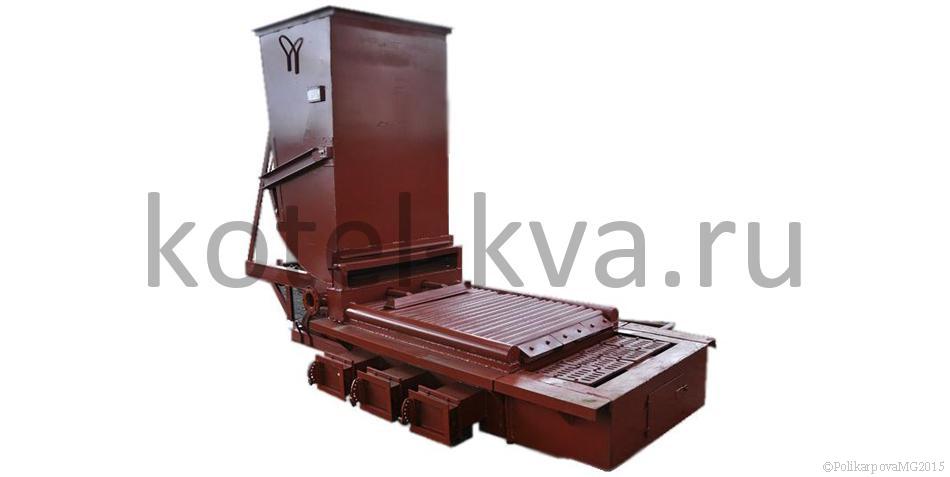

Механические топки с шурующей планкой ТШПМ-0,8, ТШПм-1,45, ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 применяют для сжигания сортового и рядового каменного и бурого угля в отопительных котельных , небольшой производительности, которые в обязательном порядке должны быть оснащены системами механической топливоподачи и шлакозолоудаления.

Зачастую для этих целей используются скребковые транспортеры ТС, УСУ, УСШ. Максимальная производительность котлов, для комплектации которых применяется эта топка, составляет: для паровых котлов 3 т/ч, для водогрейных - 3,0 МВт. Также топка с шурующей планкой ТШПМ может применяться для промышленных печей.

Процесс сжигания топлива в топках ТШПМ обеспечивается шурующей планкой, совершающей возвратно-поступательные. Продолжительность цикла хода планки устанавливается в зависимости от свойств топлива при наладочных испытаниях.

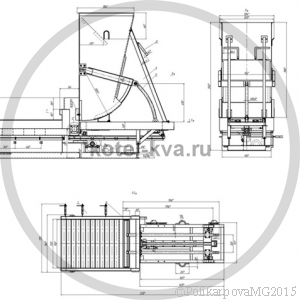

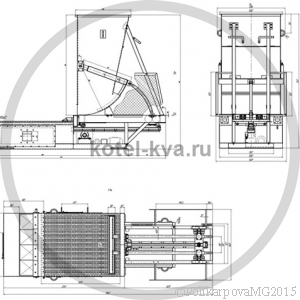

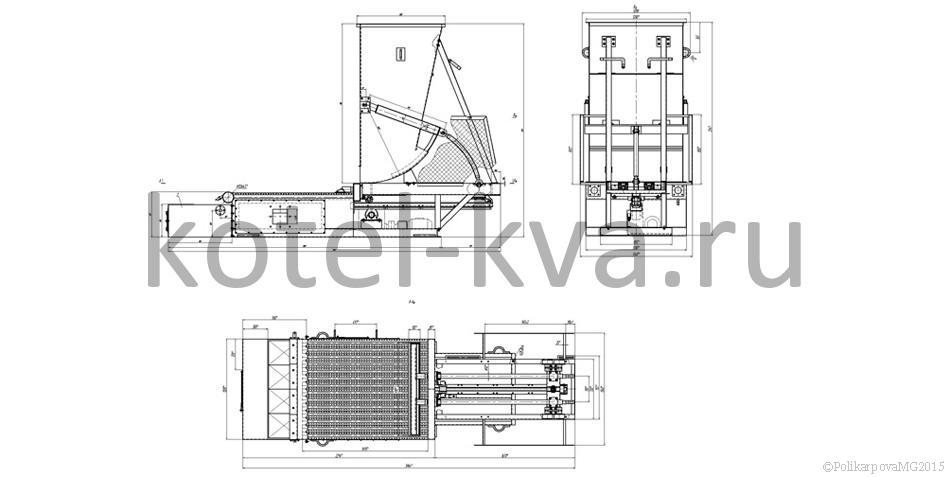

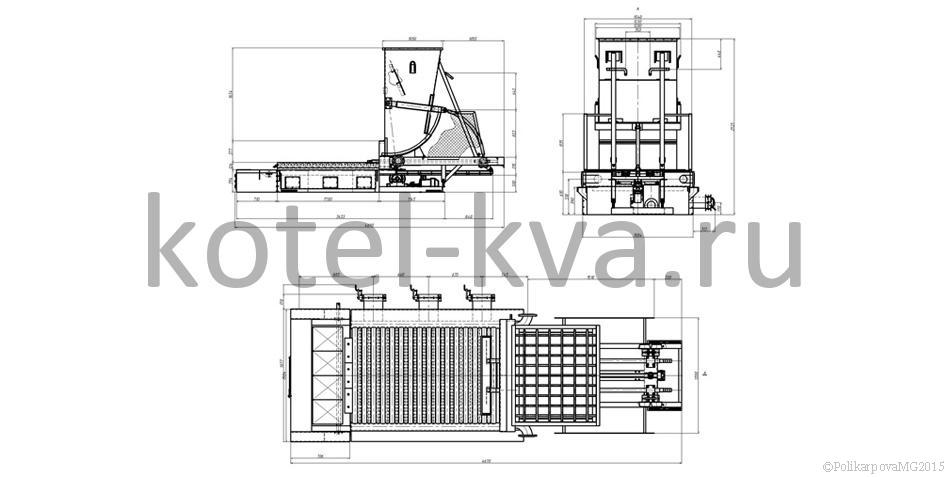

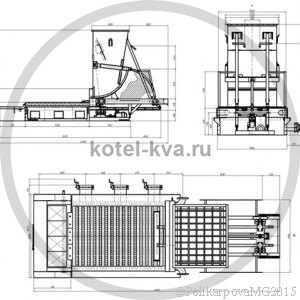

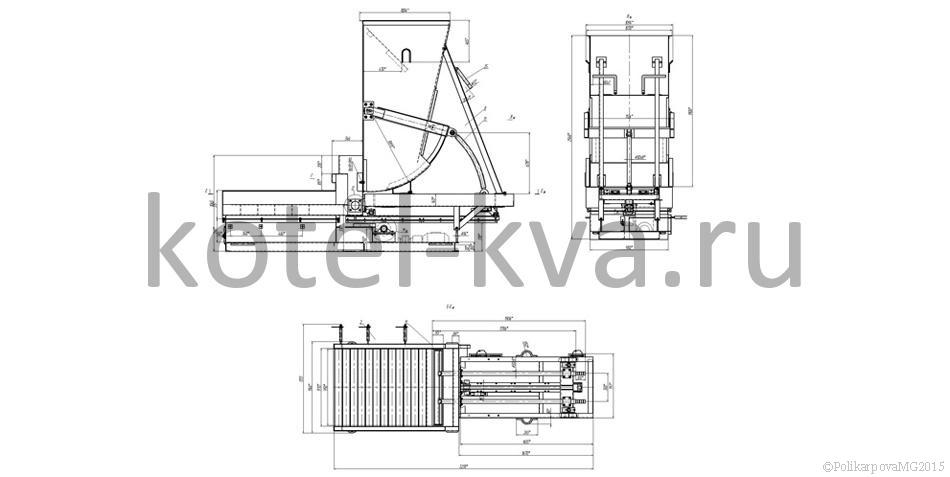

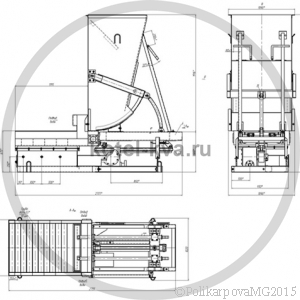

Конструкция топки ТШПМ

Топка состоит из топочного блока, рамы, шурующей планки (планка двигает и равномерно распределяет топливо по всей площади решетки, шурует слой горящего угля и сбрасывает золу и шлак), каретки (необходима для передачи усилия от штанги на шурующую планку), рамы привода (на которой осуществляется крепление каретки, бункера, а также концевых выключателей), привода каретки (в составе электродвигателя, редуктора, зубчатого колеса), угольного бункера (оборудован просеивающей решеткой с ячейками 100x100мм, для предотвращения попадания в бункер особо крупных кусков угля), вентилятора ВЦ (подает воздух на горение). Рама с опрокидывающимися колосниками служит для дожигания несгоревших кусочков топлива. Колосники опрокидываются под весом несгоревших кусочков угля, затем возвращаются в исходное положение при помощи противовесов и механизма поворота колосников. Рама крепится к основанию топки и снабжена люком.

Топка ТШПМ оснащается системой автоматизации, в которую входит шкаф с аппаратурой управления дутьевым вентилятором и шурующей планкой, необходимые защиты и сигнализация. При работе топки ТШПМ шурующая планка периодически (через определенные циклы, устанавливаемые с помощью реле времени при проведении наладки топки) совершает возвратно-поступательное движение. Щит управления обеспечивает защиту от перегрузки электродвигателей, дутьевого вентилятора.

Технические характеристики топки ТШПМ

Наименование показателя Значение
Тип топки Топки ТШПм-0,8 Топки ТШПм-1,45 Топки ТШПм-1,5 Топки ТШПм-2,0 Топки ТШПм-2,5
Производительность топки, МВт 0,8 1,45 1,5 2,0 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6 1,4
Активная площадь колосниковой решетки, м² 0,8 1,2 1,31 1,75 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0) 0,6 (6,0)
Установочная мощность, кВт 7 3
Режим работы Наладочный и автоматический
Габаритные размеры: длина x ширина (по решетке)x высота 3419х1180х2023 4200х1100х2700 4500х860х2530 4500х1180х2530 5300х1180х2530
Масса, т, не более 1,3 1,85 1,4 1,6 2,4

Комплект поставки топки ТШПМ

Топочный блок в сборе с опорной рамой, камерой дожигания, кареткой, приводом, шурующей планкой, угольный бункер, ящик с комплектующими изделиями (арматура, приборы КИП), вентилятор ВЦ, щит управления. Топки ТШПм-0,8 и 1,45 изготавливаются без камеры дожигания.

Топки ТШПМ могут быть изготовлены правого и левого исполнения, то есть с расположением дутьевого вентилятора справа или слева от фронта топки, если смотреть со стороны бункера топлива.

Перечень поставляемых запасных частей топки ТШПМ

  • Кронштейн поддерживающий к редуктору Ч-125
  • Опора каретки 0,8 (1,45)
  • Полумуфта
  • Муфта ТШПМ комплект (2 сегмента+пальцы)
  • Сегмент зубчатой рейки ТШПМ
  • Шестерня привода ТШПМ
  • Кронштейн опоры каретки
  • Палец опоры каретки
  • Ролик опорный ТШПМ
  • Ролик ролика прижимного
  • Колосник задний гладкий малый
  • Колосник задний гладкий большой 00.7032.086
  • Колосник 3-х ручьевой 00.7032.066
  • Колосник 6-и ручьевой 00.7032.088
  • Колосник 12-и ручьевой 00.7032.065
  • Колосник-уплотнение (шлакосниматель) 00.1603.031
  • Уплотнение с мех. обработкой 00.1603.031
  • Ось прижимного ролика (палец ролика)
  • Кронштейн прижимного ролика в сборе
  • Бункер ТШПМ
  • Каретка в сборе ТШПМ
  • Каретка ТШПМ без опоры
  • Блок решетка ТШПМ
  • Планка шурующая ТШПМ
  • Редуктор Ч 125 с дв. 3/1000
  • Редуктор Ч-125 с цилиндрическим валом
  • Рейка зубчатая в сборе ТШПМ
  • Штанга в сборе ТШПМ
  • Решетка дожигательная ТШПМ
  • Ролик прижимной ТШПМ в сборе
  • Втулка бронзовая ТШПМ
  • Втулка чугунная ТШПМ
  • Хомут стальной Ду38
  • Вентилятор ВЦ 14-46
  • Выключатель концевой ВП16пг23
  • ДНТ-1 (датчик реле-давления)
  • Манометр ДМ2005Сг 10,0 кгссм2
  • Рукав с нитяной оплеткой 38*47,5-0,63
  • Терморегулятор ТУДЭ 4М
  • Реле времени ВС-33
  • Щит управления топкой ТШПМ
  • Щит управления топкой ТШПМ с полуторным ходом
