Циклоны БЦ 259
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Циклоны БЦ 259
Батарейный циклон БЦ 259. Технические характеристики:
- КПД=90 %;
- гидравлическое сопротивлении 1200 Па;
- сопротивление при минимальной нагрузке котла не менее 40 кг/м2;
- число циклонных элементов от 6 до 48;
- допустимая температура газов на входе до 400 оС;
- производительность по очищаемому воздуху или газу - 4-32 тыс. м3/ч.
Циклоны БЦ 259. Технические характеристики
| Марка циклона БЦ-259 | Количество элементов БЦ-259 | Расход газа, тыс. м³/ч | Габаритные размеры циклона | Масса, кг | Рекомендуемая паропроизводительность котлов, т/ч | ||
| Длина | Ширина | Высота | |||||
| Батарейный циклон БЦ-259-(3x2) | 6 | 4 | 1580 | 1430 | 3500 | 1820 | 0,93 (0,8) |
| Батарейный циклон БЦ-259-(3x3) | 9 | 6 | 1980 | 1502 | 3450 | 2500 | 2,0 (1,2) |
| Батарейный циклон БЦ-259-(4x3) | 12 | 8 | 2624 | 2208 | 4480 | 3200 | 2,5 (1,75) |
| Батарейный циклон БЦ-259-(4x4) | 16 | 9 | 2624 | 2208 | 4480 | 3600 | 3,84 (2,3) |
| Батарейный циклон БЦ-259-(4x5) | 20 | 13 | 2624 | 2208 | 4480 | 4000 | 4,0 (2,8) |
| Батарейный циклон БЦ-259-(6x4) | 24 | 16 | 2320 | 2770 | 4440 | 4970 | 6,5 (4,5) |
| Батарейный циклон БЦ-259-(6x5) | 30 | 20 | 2740 | 2770 | 4440 | 5770 | 6,5 (4,5) |
| Батарейный циклон БЦ-259-(6x6) | 36 | 24 | 3160 | 2770 | 4440 | 6580 | 10,0 (7,0) |
| Батарейный циклон БЦ-259-(6x7) | 42 | 28 | 3580 | 2770 | 5160 | 7720 | 10,0 (7,0) |
| Батарейный циклон БЦ-259-(6x8) | 48 | 32 | 4000 | 2770 | 5160 | 8610 | 15,0 (10,0) |
Устройство и принцип работыц циклонов БЦ 259
Батарейные циклоны БЦ 259 представляют собой золоуловители, составленные из стальных циклонных элементов, параллельно установленных в одном корпусе и имеющих общие подвод и отвод газов и сборный бункер.

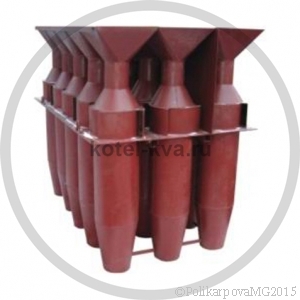

Батарейные циклоны БЦ 259 состоят из набора стальных циклонных элементов диаметром 259 мм, выхлопных труб с закручивающими лопатками, решетки и опоры кожуха и верхней панели с теплоизоляцией, присоединительного патрубка и бункера. Запыленный газ подводят в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в стальные циклонные элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклона БЦ 259 и вместе с газовым потоком спускаются по конической части циклона, откуда ее периодически или непрерывно удаляют.
Циклоны БЦ 259 состоят из трех параллельно работающих секций. При малых нагрузках две секции отключают при помощи шибера. Это необходимо для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках. Кроме того, секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов, неодинаковой "пылевой нагрузкой" на элементы.
Для нормальной эксплуатации БЦ 259 необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.
Производим также запасные части циклона БЦ 259
Элемент циклонный Т 323.01.01.000
Элемент циклонный Т 323.01.01-01
Элемент циклонный Т 323.01.01-02
Элемент циклонный Т 323.01.01-03
Купить батарейные циклоны БЦ 259
Котельный завод "Теплоэнергетик" производит и реализует циклоны различных моделей. Купить батарейные циклоны БЦ 259 можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
Доставка осуществляется во все районы Омской области, включая: Омск, Называевск, Исилькуль, Тара, Калачинск, Тюкалинск, Азово, Большеречье, Большие Уки, Горьковское, Знаменское, Калачинск Колосовка, Кормиловка, Крутинка, Любинский, Марьяновка, Москаленки, Муромцево, Нижняя Омка, Нововоршавка, Одесское, Оконешниково, Павлоградка, Полтавка, Ростовка, Русская Поляна, Саргатское, Седельниково, Таврическое, Тевриз, Тюкалинск, Усть-Ишим, Черлак, Шербакуль.
3D - тур по модульной котельной

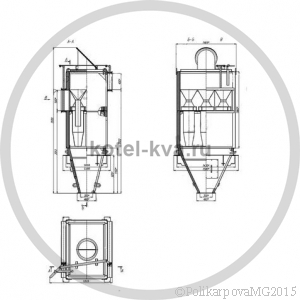

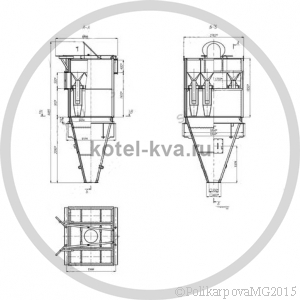

Чертежи
