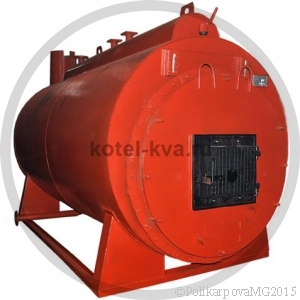

Котел КВ 700

Котел КВ 700 применяется в пищевой, сельскохозяйственной, строительной, лесной промышленности, а также для отопления и горячего водоснабжения промышленных предприятий.

Технические характеристики КВ 700

Наименование Котел паровой КВ 700
Мощность парового котла, МВт (Гкал/ч) 0,52 (0,45)
Паропроизводительность, кг/ч 700
Рабочее давление пара, не более, МПа (кгс/cм²) 0,07 (0,7)
Рабочее давление воды (водогрейный режим), МПа (кгс/cм²) 0,3 (3,0)
Минимально допустимое рабочее давление воды (водогрейный режим), МПа (кгс/cм²) 0,1 (1,0)
Температура пара, не более, °C 115
Температура воды на выходе, не более (водогрейный режим), °C 95
Топливо Уголь Дрова Природный газ Qir=8120 ккал/кг Дизель Qir=10200 ккал/кг Мазут Qir=9260 ккал/кг
Кузнецкий Д Qir=5230 ккал/кг Харанорский Б1 Qir=2720 ккал/кг
К.П.Д. котла, не менее, % 78 74 74 90 90 80
Расход топлива, кг/ч 106 219 219 62 49 57
Требуемое разряжение на выходе из топки котла при работе на твердом топливе, Па 20-40 -
Габариты котельного блока, без дымовой трубы и горелочного устройства
Длина, мм 3920
Ширина, мм 1800
Высота, мм 2195
Масса парового котла, кг 3270

Обозначение котла КВ 700 в соответствии с ГОСТ 10617-83 - КПа-0,52 КБ.

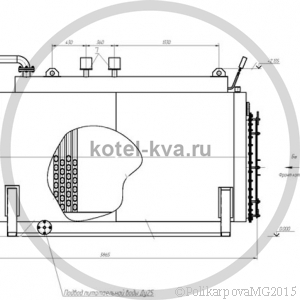

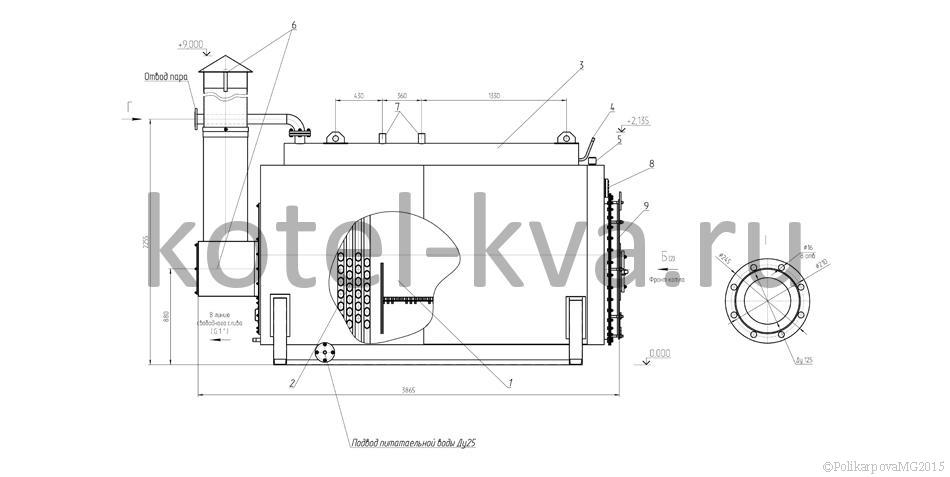

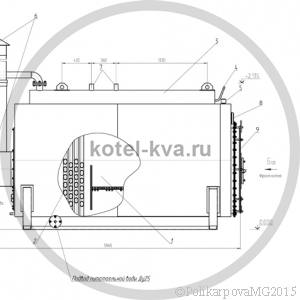

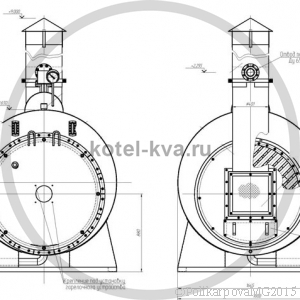

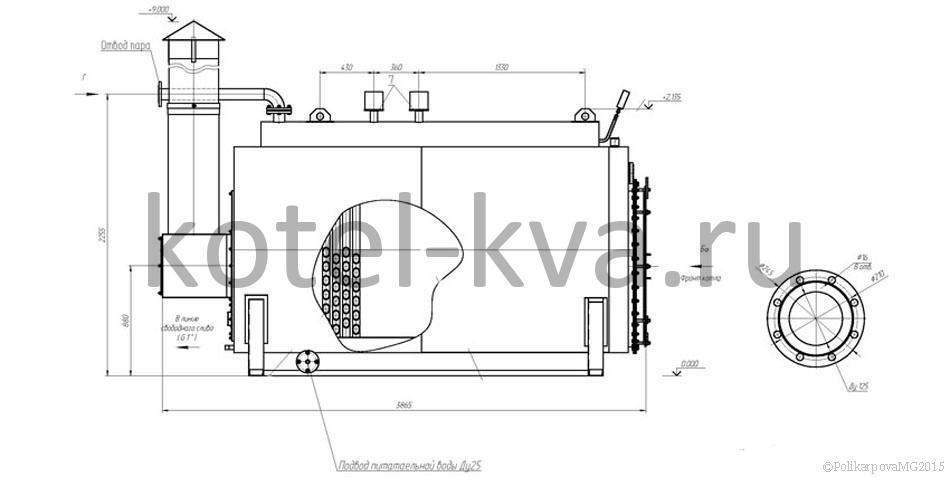

Конструкция котлов КВ 700

Котел КВ 700 жаротрубный, представляет собой горизонтальную конструкцию и состоящую из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. Цилиндры изготовлены из листовой стали. В передней части жаровой трубы котла КВ 700 размещена топка, а в задней части - конвективный пучок труб, расположенных в шахматном порядке.

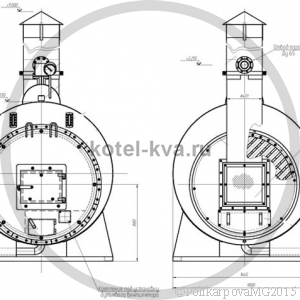

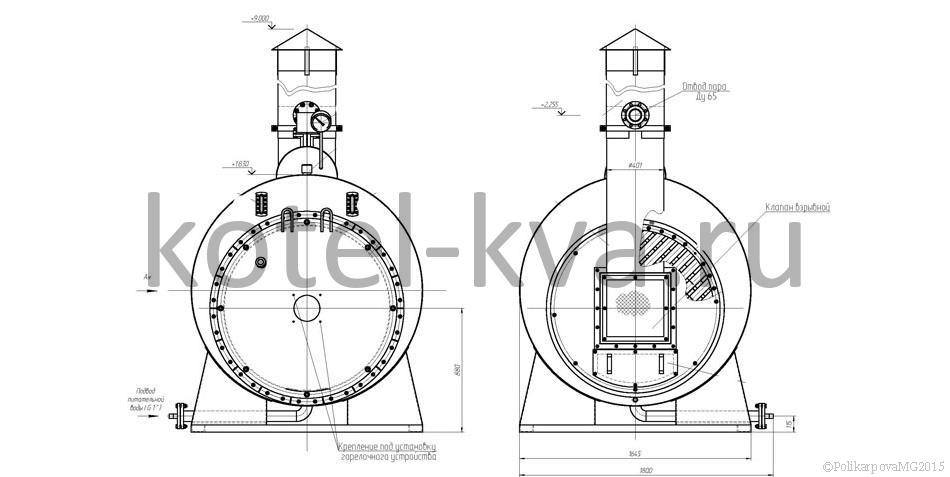

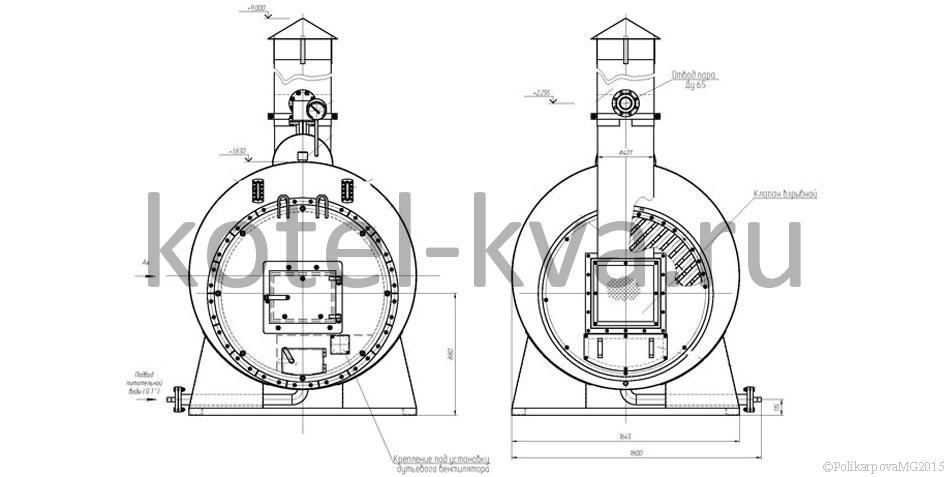

В фронтовой части угольного котла КВ 700 размещается чугунная фронтальная плита с дверкой для загрузки твердого топлива. В газовом и жидкотопливных котлах в фронтовой плите изготавливается амбразура под горелку. На фронте котла также имеется крепление для установки вентилятора поддува, указателя уровня и гляделки. В твердотопливных котлах КВ 700 применяется колосниковая топка.

Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Удаление продуктов сгорания происходит через сборную дымовую трубу.

Котел имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.

Комплект поставки котла КВ 700

  • котельный блок с фронтовой плитой;

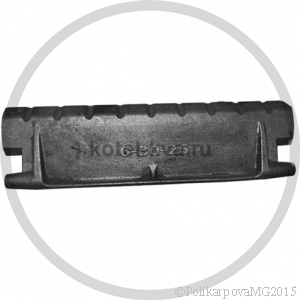

  • колосники (для твердотопливного котла);
  • указатель уровня;
  • предохранительные устройства и запорная арматура;
  • контрольно-измерительные приборы и щит управления котлом;
  • дымовая труба;
  • вентилятор поддува;
  • водоподготовительное устройство ПМУ;
  • паспорт и инструкция по эксплуатации КВ 700.

Подпиточный и циркуляционный насосы в комплект поставки не входят.

Принцип работы котла

Технологический процесс парообразования в котле на состоит в следующем:

  • топливо подается в топку котла через горелочное устройство, либо вручную загружается на колосниковую решетку;
  • в твердотопливном котле КВ 700 с помощью дутьевого вентилятора в топку из подколосниковой зоны (зольника) поступает воздух, необходимый для горения;
  • горячие дымовые газы, проходя конвективный пучок котла, нагревают его теплообменные поверхности;
  • вода подается в котел, где, проходя теплообменные поверхности топки и конвективного пучка, нагревается и испаряется;
  • пар из парового объема котла поступает в паросборник и через паровой вентиль поступает к потребителю;
  • зола и шлак твердотопливного котла через отверстия колосниковой решетки проваливаются в зольник, откуда удаляются по мере накопления.

Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части котла.

Котел паровой КВ 700 не подлежат обязательной регистрации в органах Госгортехнадзора, могут работать как в паровом так и в водогрейном режиме.

Купить котел КВ 700

Котельный завод "Теплоэнергетик" производит и реализует паровые котлы различных моделей. Купить котел КВ 700 можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.

Доставка осуществляется во все районы Омской области, включая: Омск, Называевск, Исилькуль, Тара, Калачинск, Тюкалинск, Азово, Большеречье, Большие Уки, Горьковское, Знаменское, Калачинск Колосовка, Кормиловка, Крутинка, Любинский, Марьяновка, Москаленки, Муромцево, Нижняя Омка, Нововоршавка, Одесское, Оконешниково, Павлоградка, Полтавка, Ростовка, Русская Поляна, Саргатское, Седельниково, Таврическое, Тевриз, Тюкалинск, Усть-Ишим, Черлак, Шербакуль.
